UZ50 TRIUMPH

Smussatrice unica UZ50 Triumph (larghezza massima di smusso 62 mm)


Smussatrice UZ 50 Triumph - macchina di smussatura unica a doppia faccia, molto potente, per acciaio, acciaio inox, HARDOX, DOMEX e alluminio.

  • alimentazione automatica, regolazione di velocità di alimentazione automatica tramite l'inverter, 0 -1,2m/min
  • testa di fresatura ad alta velocità con inserti molto resistenti, larghezza massima di smusso 62mm/15°, 50mm/45°
  • angolo continuamente variabile di 15-60°, senza sostituire qualsiasi parte
  • spessore del materiale di 7 - 80 mm
  • circuiti elettrici sono racchiusi in custodia a prova di polvere e contengono tutti i dispositivi di protezione necessari
  • dichiarazione di conformità CE

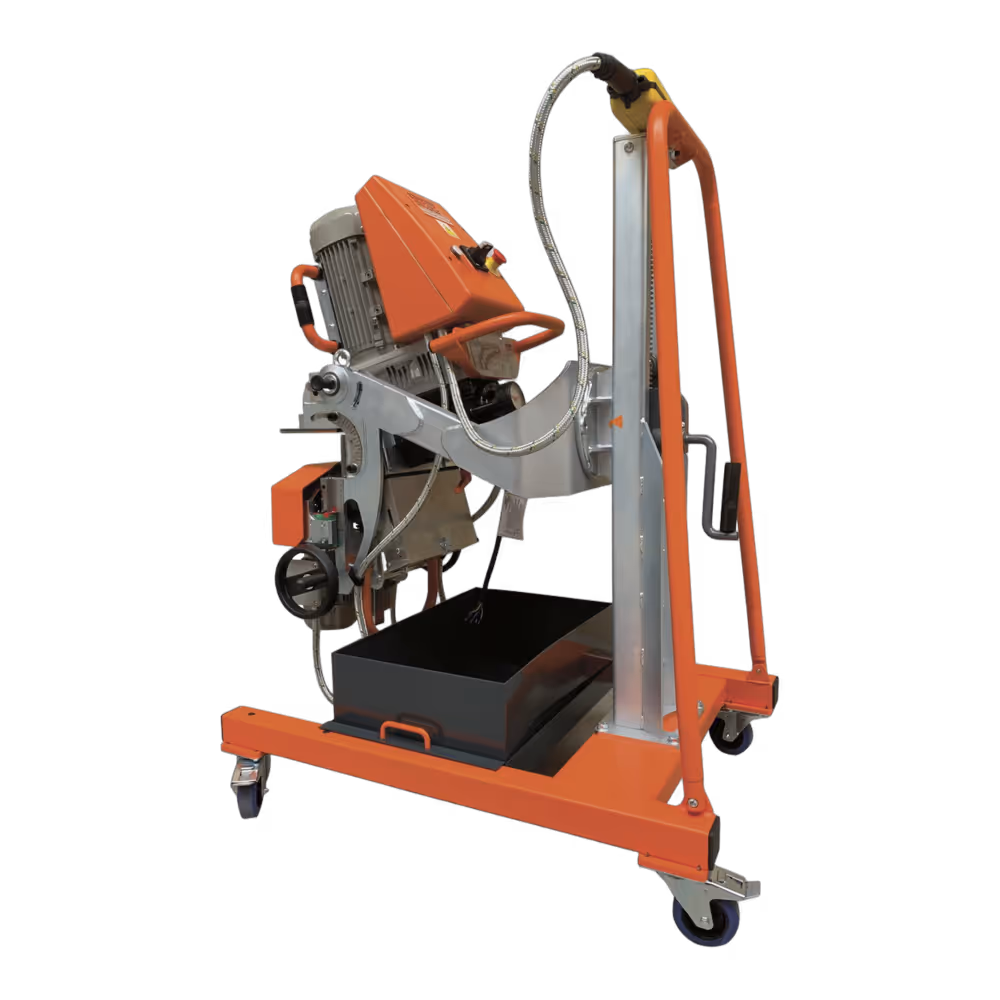

MANIPOLATORE unico 3D - il manipolatore offre un semplice giro rapido UZ50 Triumph di 180° per creare lo smusso a doppia faccia X K. Per ruotare il materiale l'operatore non ha bisogno della gru. Questo significa un notevole risparmio del tempo di lavoro.

  • sistema di fissaggio unico permette di fissare e di rimuovere (Quick System) la macchina UZ 50 Triumph in pochi secondi senza attrezzi
  • smussatrice UZ 50 Triumph sul MANIPULATORE 3D è "fluttuante" e compensa le irregolarità dei pavimenti o le deformazioni della piastra in acciaio
  • MANIPOLATORE unico 3D consente una facile movimentazione della smussatrice
  • altezza richiesta della macchina può essere regolata con il manico del MANIPOLATORE 3D
  • movimentazione della macchina avviene sulle ruote robuste montate sul telaio
  • smussatura è possibile con MANIPOLATORE 3D o senza
  • MANIPULATORE 3D può essere usato come una stazione installata fissa
ACCESSORI per smussatura di piccoli pezzi di acciaio piatto - no. art. 1942
Tavolo montato sulla smussatrice capovolto

ACCESSORI per smussatura di piccoli pezzi di acciaio piatto

  • Accessori sono progettati per l'utilizzo assieme alla macchina UZ50 Triumph
  • La macchina UZ50 Triumph con accessori può essere usata per lavorare pezzi piccoli
  • Sulla macchina UZ50 Triumph si può continuamente regolare l'angolo di smusso tra 20° - 60 °

    prodotto nella Repubblica Ceca 100% made by NKO MACHINES

Dati tecnici:
  • Specifiche del materiale: per smussatura di acciaio al carbonio, acciaio inox e alluminio
  • Spessore del materiale: da 7 a 80 mm
  • Dimensioni minime del materiale: 200 x 100 x 7 mm, con accessori per smussatura di piccoli pezzi diacciaio piatto
  • Dimensioni massime del materiale: illimitate
  • Testa di fresatura della macchina: potenza 4 000 W / 400 V / 3 fasi / 50 Hz
  • Velocità di taglio: 182,92 m/min
  • Testa di fresatura: 85 mm con 5 inserti
  • Alimentazione automatica a motore: 2x motore, potenza 120 W / 400 V / 3 fasi / 50 Hz,regolazione di
  • Velocità di alimentazione automatica tramite l'inverter: 0-1,2 m/min, regolazione cambia a seconda delle condizioni di taglio
  • Peso della macchina UZ 50 + MANIPULATORE 3D: 175 kg

Campo di lavoro:
angolo di smussatura α larghezza massima di smusso (P)
15°-60° continuamente
15° 62mm (consigliato in 3 tagli)
20° 62mm (consigliato in 4 tagli)
25° 56mm (consigliato in 4 tagli)
30° 52mm (consigliato in 5 tagli)
35° 51mm (consigliato in 5 tagli)
40° 51mm (consigliato in 5 tagli)
45° 50mm (consigliato in 5 tagli)
50° 51mm (consigliato in 5 tagli)
55° 51mm (consigliato in 5 tagli)
60° 52mm (consigliato in 5 tagli)

ACCESSORI per smussatura di piccoli pezzi di acciaio piatto - no. art. 1942
Tavolo montato sulla smussatrice capovolto

Dati tecnici:
  • Dimensione tavolo: 700 x 200 mm
  • Altezza di lavoro: 914 mm
  • Peso (macchina esclusa): 30 kg
  • Dimensioni del pezzo più piccolo possibile: 200 x 100 x 7 mm
  • Angolo di smussatura α: 20°-60° continuamente variabile
Numeri d'ordine:
Sistema di smussatura UZ50 TRIUMPH
1940
Sistema di smussatura UZ50 TRIUMPH, dotazione completa1941
Protezione attiva intelligente contro il sovraccarico ASP1956
Testa di fresatura PREMIUM, comprese le viti, senza taglienti1943
Testa di fresatura ECO, comprese le viti, senza taglienti1946
Taglienti a quattro lame, confezione da 10 pz - no. d´ordine1945
Taglienti a quattro lame per HARDOX, confezione da 10 pz1955
Lamiera verticale in materiale 19573.4 consigliata per la forgiatura di HARDOX1949
