B15 AIR

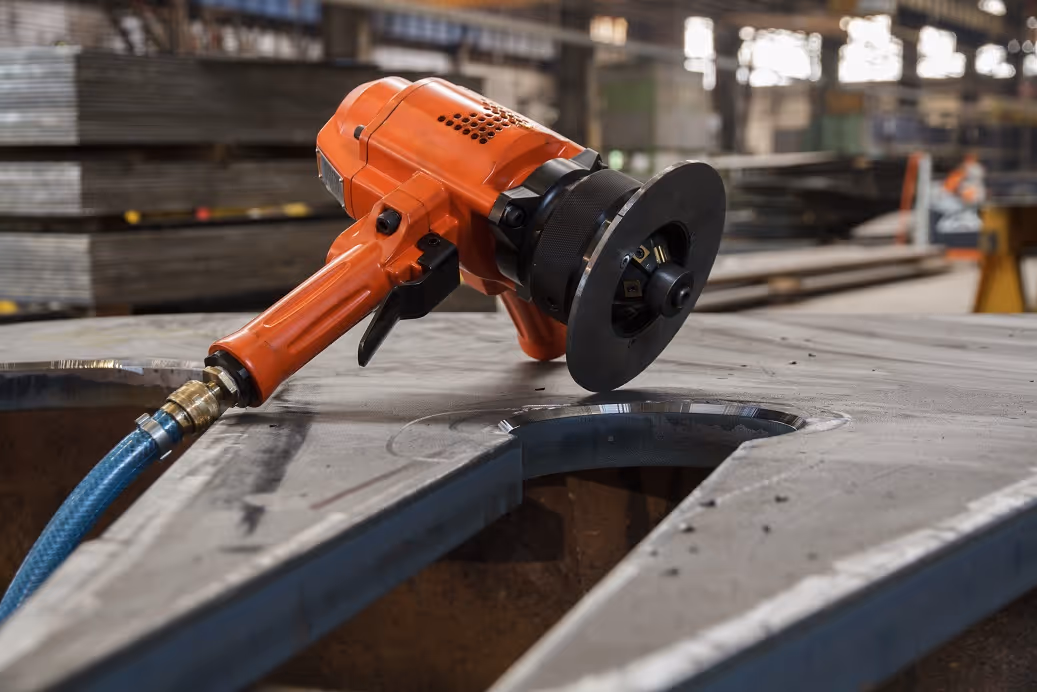

Ukosovací systém B15 AIR (úkos max. 15mm)


Určeno pro ukosování tvarových dílců, vnitřních a vnějších rádiusů a děr.
Speciálně vyvinuto pro výrobu pohledových úkosu a přípravu pro svařování.
Silný pneumatický pohon pro extrémní zatížení.

  • stupnice pro přesné nastavení velikostí úkosu
  • pro bežnou i ušlechtilou ocel, aluminium a další materiály
  • výměnná hlava pro změnu úhlu úkosu
  • ruční výkonné zařízení
  • vhodné i pro provozy s rizikem výbuchu
  • zaoblení han, příprava před povrchovou úpravou
Technická data:
  • Úhel úkosu: výměnná hlava 30°, 37,5°, 45°, 50°, 60°- další úhly na poptávku
  • Šířka úkosu:
    0 až 15 mm < 400N/mm2
    0 až 8 mm > 400N/mm2
  • Motor: pneumatický
  • Výkon motoru: 2984 W
  • Otáčky: 6000 ot./min (B15 AIR-S 4200 ot./min.)
  • Spotřeba vzduchu: 750 l/min
  • Pracovní tlak: 6 bar
  • Váha: cca 7,5kg
  • Počet břitových destiček: 6ks

V ceně obsaženo:
  • Ukosovací a odhrotovací systém B 15 AIR (bez hlavy)
  • Transportní kufr
  • Nářadí pro obsluhu
  • Návod
Objednací čísla:
Art. Nr.
Ukosovací systém B15 AIR (bez frézovací hlavy)27220
Ukosovací systém B15 AIR-S – nižší otáčky pro zpracování nerez. oceli (bez frézovací hlavy)27220S
SET Ukosovací systém B15 AIR + Xpipe Beveler (bez frézovací hlavy)27225
SET Ukosovací systém B15 AIR-S + Xpipe Beveler – nižší otáčky pro zpracování nerez. oceli (bez frézovací hlavy)27225S

Příslušenství – Frézovací hlavy PREMIUM:Art.Nr.
30° frézovací hlava PREMIUM
- včetně řezných destiček, šroubků a rolny Ø 30 mm
27223X
37,5° frézovací hlava PREMIUM
- včetně řezných destiček, šroubků a rolny Ø 26 mm
27227X
45° frézovací hlava PREMIUM
- včetně řezných destiček, šroubků a rolny Ø 26 mm
27222X
50° frézovací hlava PREMIUM
- včetně řezných destiček, šroubků a rolny Ø 26 mm
27224X
60° frézovací hlava PREMIUM
- včetně řezných destiček, šroubků a rolny Ø 19 mm
27240X
Speciální vodící rolna pro krátké 8 mm destičky
- pro frézovací hlavu 30°
- průměr rolny Ø 33,5 mm
28004
Speciální vodící rolna pro krátké 8 mm destičky
- pro frézovací hlavu 37,5°
28013
Speciální vodící rolna pro krátké 8 mm destičky
- pro frézovací hlavu 45°
- průměr rolny Ø 31 mm
28005
Speciální vodící rolna pro krátké 8 mm destičky
- pro frézovací hlavu 50°
28014
Speciální vodící rolna pro krátké 8 mm destičky
- pro frézovací hlavu 60°
- průměr rolny Ø 25,5 mm
28006
Povlakované řezné destičky 15 mm
- dvoubřité
- 10 ks v balení
- pouze pro frézovací hlavy PREMIUM
28015
Povlakované řezné destičky 8 mm
- čtyřbřité
- 10 ks v balení
- pouze pro frézovací hlavy PREMIUM
28008
Šroubek pro upevnění řezných destiček
- pouze pro frézovací hlavy PREMIUM
28007

Příslušenství – Edge cleaner – brusný adaptér:Art.Nr.
Edge Cleaner – Brusný adaptér
- včetně 10 ks brusných prstenců zrno 40 a vodícího válce
25310
Brusné prstence zrno 40
- 50 ks v balení
25312
Náhradní vodící válec25311

Příslušenství – Radiusové rézovací hlavy:Art.Nr.
Frézovací hlava R2,5 mm
- včetně řezných destiček, šroubků a rolny
- průměr rolny Ø 30 mm
27234
Frézovací hlava R3,5 mm a R4 mm
- včetně řezných destiček R3,5 mm, šroubků a rolny
- průměr rolny Ø 39,5 mm
27233
Povlakované řezné destičky R2,5 mm
- čtyřbřité
- 10 ks v balení
26109
Povlakované řezné destičky R3,5 mm
- čtyřbřité
- 10 ks v balení
26110
Povlakované řezné destičky R4 mm
- čtyřbřité
- 10 ks v balení
26111
Šroubek pro upevnění řezných destiček
- pouze pro radiusové frézovací hlavy
27242

Příslušenství – Frézovací hlavy ECO – Pouze do vyprodání zásob.Art.Nr.
Frézovací hlava 30°
- včetně řezných destiček, šroubků a rolny
- průměr rolny Ø 34 mm
27223
Frézovací hlava 37,5°
- včetně řezných destiček, šroubků a rolny
- průměr rolny Ø 28 mm
27227
Frézovací hlava 45°
- včetně řezných destiček, šroubků a rolny
- průměr rolny Ø 28 mm
27222
Frézovací hlava 50°
- včetně řezných destiček, šroubků a rolny
- průměr rolny Ø 28 mm
27224
Frézovací hlava 60°
- včetně řezných destiček, šroubků a rolny
- průměr rolny Ø 27 mm
27240
Frézovací hlava s nestandardním úhlem
- včetně řezných destiček, šroubků a rolny
27XXX
Povlakované řezné destičky
- čtyřbřité
- 10 ks v balení
- pouze pro frézovací hlavy ECO
27231
Šroubek pro upevnění řezných destiček
- pouze pro frézovací hlavy ECO
27241

Další příslušenství:Art.Nr.
Pneumatický set (jednotka pro filtraci, přimazávání a regulaci tlaku vzduchu, tlaková hadice 10 m vč. příslušných pneu. spojek)27221
Xpipe Beveler – přípravek pro ukosování trubek od Ø 85 mm25500
Speciální mazací pasta pro frézovací hlavy 120 g
– zabraňuje zadření, opotřebení a zatuhnutí závitu
33005
Magnetický smeták Mag Brush Maxx Large
– sbírá všechny magnetické materiály jako jsou ocelové špony, železný odpad atd.
NMF0107
Ruční magnetický sběrač Mag Brush
- sbírá všechny magnetické materiály jako jsou ocelové špony, železný odpad atd.
18654
