UZ15 RAPID

Name: UZ15 RAPID
Brand: N.KO Machines

SYSTÈME DE BISEAUTAGE

2 chanfreineuses en une + système adaptatif 3D = solution de chanfreinage unique.

L'UZ 15 RAPID réalise des chanfreins prêts à souder sur des plaques linéaires à avance automatique. L'angle de chanfrein est réglable en continu de 15° à 50° sans remplacement de pièces. Les chanfreins en X et en K sont possibles. Fonctionne en version fixe ou mobile.

‍

Nous proposons cette machine dans les modèles et tensions suivants :

Bevelling system UZ15 Rapid
- Art. n° 1931 - 400 V, triphasé
SET - Système de chanfreinage UZ15 RAPID
y compris le MANIPULATOR 3D
- Art. n° 1932 - 400 V, triphasé

Partager le produit

Renseignez-vous dès maintenant

Doubler

UZ-Line

Art. n°

1931

Nom du produit

UZ15 RAPID

POUVOIR

1500 W

Largeur de biseau maximale

15 mm (0,6")

Angle de biseau

15°- 50° infiniment variable

Vitesse

2800 tr/min

Alimentation

Automatique

Débit d'alimentation

3,5 m/min (11,45 pi/min)

Épaisseur du matériau

6-40 mm (0,23"-1,57")

Poids

94 kg (207 lb)

Dimensions

530 x 395 x 860 mm (20,8" x 15,5" x 33,8")

MANUELS D'UTILISATION DES PRODUITS

Manuel d'utilisation UZ15 RAPID EN

Manuel d'utilisation du manipulateur 3D (EN)

Fiche catalogue UZ15 RAPID EN

Types de biseau

V-Bevel

Double Bevel

Afficher les détails du biseau

V-Bevel

Double Bevel

Principaux avantages

UZ15 RAPID

Pour les aciers courants (jusqu'à 60 kg/mm² de résistance), certains aciers inoxydables, le laiton, le cuivre et l'aluminium
Pour le chanfreinage de matériaux de dimensions minimales 70 mm de largeur, 150 mm de longueur et 6 mm d'épaisseur.
épaisseur de matériau biseauté de 6 à 40 mm
La machine est équipée d'un système d'alimentation automatique.
Fonctionnement extrêmement silencieux de la machine
Possibilité d'utilisation à la fois fixe et mobile

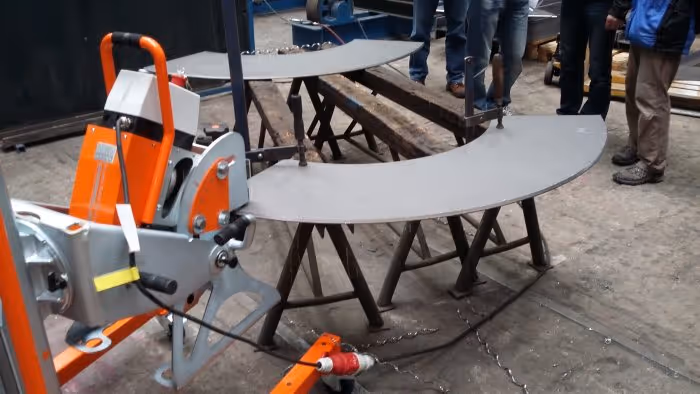

La machine fonctionne sur des pièces de grande taille sans unité de support à une vitesse de 3,5 m/min
Les plus petits morceaux de matériau sont chargés directement dans la machine

MANIPULATOR 3D

Le manipulateur 3D permet une rotation facile et rapide de la machine UZ 15 RAPID à 180° afin de réaliser des chanfreins en forme de « X » ou de « K » sur les deux faces. L’opérateur n’a plus besoin de grue pour faire pivoter la pièce, ce qui représente un gain de temps considérable.
Pour le chanfrein double face (X, K) sans manutention de matériaux
La machine peut fonctionner à l'envers, il n'est pas nécessaire de faire pivoter le matériau biseauté
Le système de serrage unique permet le montage et le démontage rapides de la chanfreineuse UZ 15 RAPID en quelques secondes, sans aucun outil.
La chanfreineuse UZ 15 RAPID est « flottante » sur le MANIPULATEUR 3D et compense les irrégularités du sol (système 3D unique).
Le manipulateur 3D permet une manipulation aisée avec le biseauteur
La hauteur souhaitée de la machine peut être réglée à l'aide d'une poignée de levage.
Le déplacement est assuré par d'énormes roues montées sur la voiture.
Le manipulateur 3D peut être utilisé comme station fixe.
Le manipulateur 3D peut servir de station de service pour faciliter l'entretien de la machine.
