UZ15 RAPID

Name: UZ15 RAPID
Brand: N.KO Machines

SYSTEM FAZOWANIA

2 fazowarki w jednej + system adaptacyjny 3D = unikalne rozwiązanie do fazowania.

UZ 15 RAPID umożliwia wykonywanie gotowych do spawania ukosów na blachach liniowych z automatycznym posuwem. Kąt ukosowania można regulować płynnie w zakresie od 15° do 50° bez konieczności wymiany jakichkolwiek części. Możliwe jest ukosowanie zarówno w osi X, jak i K. Urządzenie może pracować jako urządzenie stacjonarne lub ruchome.

‍

Oferujemy tę maszynę w następujących modelach i napięciach:

System fazowania UZ15 Rapid
- Art. nr 1931 - 400 V, 3 fazy
SET - System fazowania UZ15 RAPID
w tym MANIPULATOR 3D
- Art. nr 1932 - 400 V, 3 fazy

Udostępnij produkt

Zapytaj teraz

Linia

UZ-Line

Nr art.

1931

Nazwa produktu

UZ15 RAPID

MOC

1500 W

Maksymalna szerokość skosu

15 mm (0,6 cala)

Kąt skosu

15°- 50° bezstopniowo regulowany

Prędkość

2800 obr./min

Karmienie

Automatyczny

Prędkość posuwu

3,5 m/min (11,45 stopy/min)

Grubość materiału

6-40 mm (0,23"-1,57")

Waga

94 kg (207 funtów)

Wymiary

530 x 395 x 860 mm (20,8" x 15,5" x 33,8")

INSTRUKCJE OBSŁUGI PRODUKTU

Instrukcja obsługi UZ15 RAPID EN

Instrukcja obsługi manipulatora 3D EN

Karta katalogowa UZ15 RAPID EN

Rodzaje fazowania

V-Bevel

Podwójne ścięcie

Zobacz szczegóły fazowania

V-Bevel

Podwójne ścięcie

Kluczowe korzyści

UZ15 RAPID

W przypadku stali zwykłych (do wytrzymałości 60 kg/mm2), niektórych stali nierdzewnych, mosiądzu, miedzi i aluminium
Do fazowania materiałów o minimalnych wymiarach: szerokość 70 mm, długość 150 mm, grubość 6 mm
Grubość materiału fazowanego 6 - 40 mm
Maszyna wyposażona jest w automatyczny podajnik
Niezwykle cicha praca maszyny
Możliwość użytkowania stacjonarnego i mobilnego
Maszyna obrabia duże elementy bez jednostki podporowej z prędkością 3,5 m/min.
Mniejsze kawałki materiału ładowane są bezpośrednio do maszyny

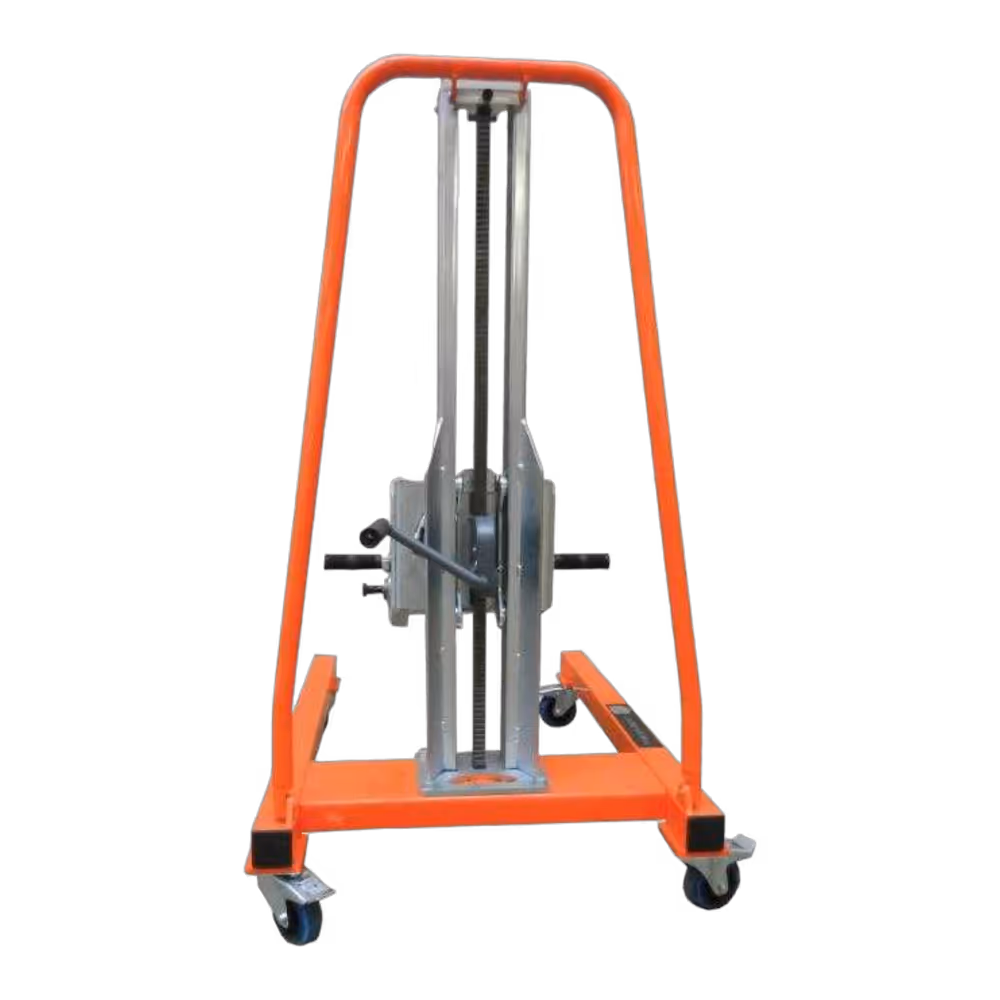

MANIPULATOR 3D

Manipulator 3D umożliwia łatwy i szybki obrót maszyny UZ 15 RAPID o 180° w celu wykonania obustronnej fazy w kształcie litery „X” lub „K”. Operator nie potrzebuje dźwigu do obracania materiału = znaczna oszczędność czasu.
Do dwustronnego fazowania (X, K) bez konieczności manipulowania materiałem
Maszyna może pracować do góry nogami, nie ma potrzeby obracania ściętego materiału
Unikalny system mocowania pozwala na montaż i demontaż ukosowarki UZ 15 RAPID w ciągu kilku sekund bez użycia narzędzi
fazowarka UZ 15 RAPID „pływa” na MANIPULATORZE 3D i niweluje nierówności podłoża (unikalny system 3D)
Manipulator 3D umożliwia łatwą manipulację za pomocą fazowarki
Wymaganą wysokość maszyny można ustawić za pomocą uchwytu podnoszącego
Podróż zapewniają masywne koła zamontowane na wozie
Manipulator 3D może być używany jako stacja stacjonarna
Manipulator 3D może być używany jako stacja serwisowa, ułatwiająca konserwację maszyny
