UZ50 TRIUMPH

Name: UZ50 TRIUMPH
Brand: N.KO Machines

SYSTEM FAZOWANIA

Ukosowarka UZ 50 Triumph - bardzo wydajna, unikalna dwustronna fazowarka do stali, stali nierdzewnej, HARDOX, DOMEX i aluminium (maks. szerokość fazy 62 mm)

‍

Oferujemy tę maszynę w następujących modelach i napięciach:

System fazowania UZ50 TRIUMPH
w tym MANIPULATOR 3D
- Art. nr 1940 - 400 V, 3 fazy
- Art. nr 1952 - 480 V, 3 fazy
- Art. nr 1953 - 220 V, 3 fazy

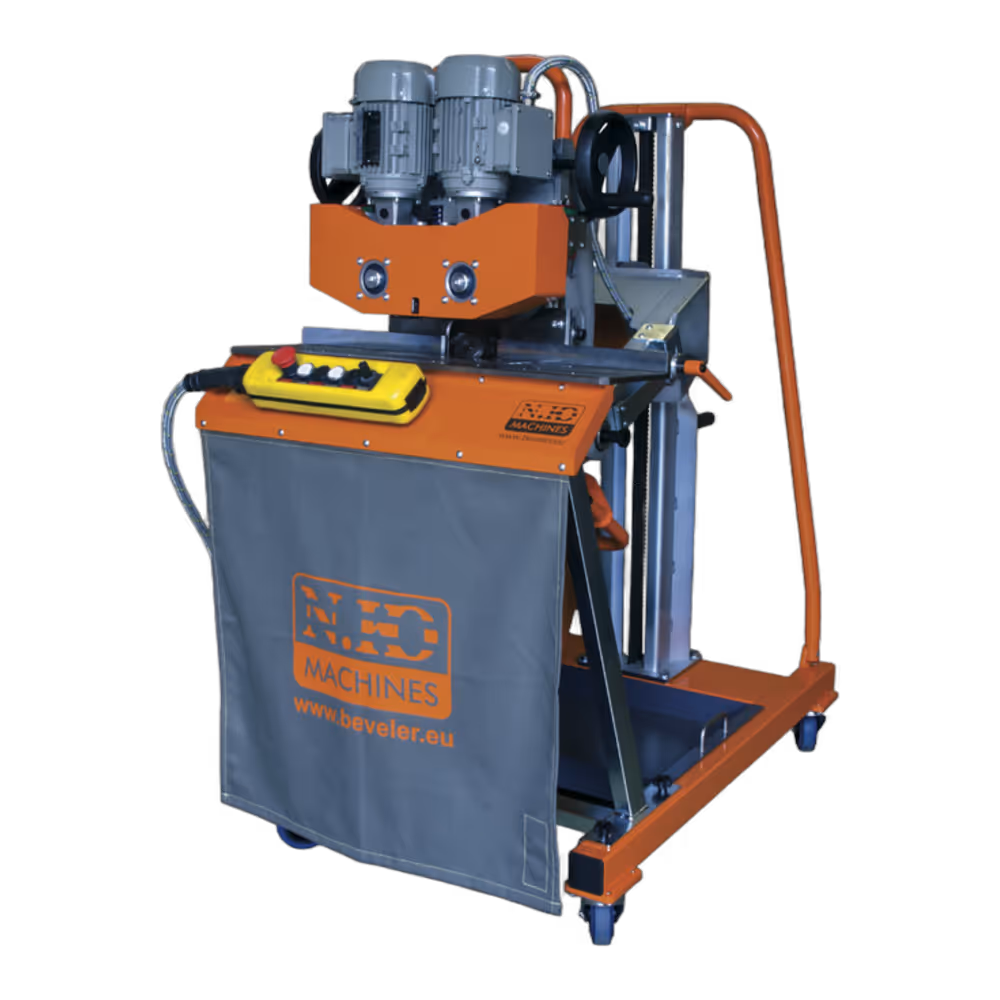

ZESTAW - System fazowania UZ50 TRIUMPH
+ stół do obróbki małych elementów UZP30
w tym MANIPULATOR 3D
- Art. nr 1941 - 400 V, 3 fazy
- Art. nr 1954 - 480 V, 3 fazy
- Art. nr 1957 - 220 V, 3 fazy

‍

Udostępnij produkt

Zapytaj teraz

Linia

UZ-Line

Nr art.

1940

Nazwa produktu

Triumf UZ50

MOC

4000 W

Maksymalna szerokość skosu

62 mm (2,44 cala)

Kąt skosu

15-60°

Karmienie

Automatyczny

Prędkość posuwu

0-1,2 m/min (0-47,2 cala/min)

Grubość materiału

7 - 80 mm (0,27"-3,14")

Waga

175 kg (385 funtów)

Wymiary

1010 x 745 x 1326 mm (3,31" × 2,44" × 4,35")

INSTRUKCJE OBSŁUGI PRODUKTU

UZ50 TRIUMPH – NOWY UZ50 TRIUMPH - 2020

Karta katalogowa UZ50 TRIUMPH EN

Instrukcja obsługi UZ50 TRIUMPH EN

Instrukcja obsługi UZP30 EN

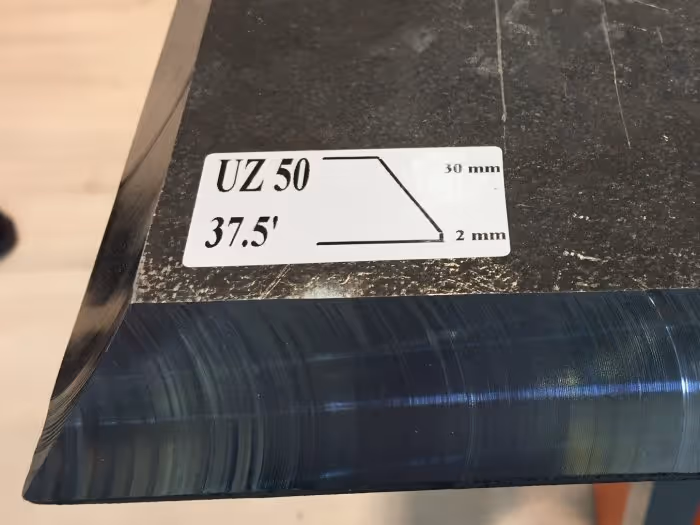

Rodzaje fazowania

V-Bevel

Podwójne ścięcie

Złożone fazowanie

Zobacz szczegóły fazowania

V-Bevel

Podwójne ścięcie

Złożone fazowanie

Kluczowe korzyści

automatyczne podawanie, 0 -1,2m/min
głowica frezarska szybkoobrotowa z bardzo wytrzymałymi płytkami, maks. szerokość fazy 62 mm/15°, 50 mm/45°

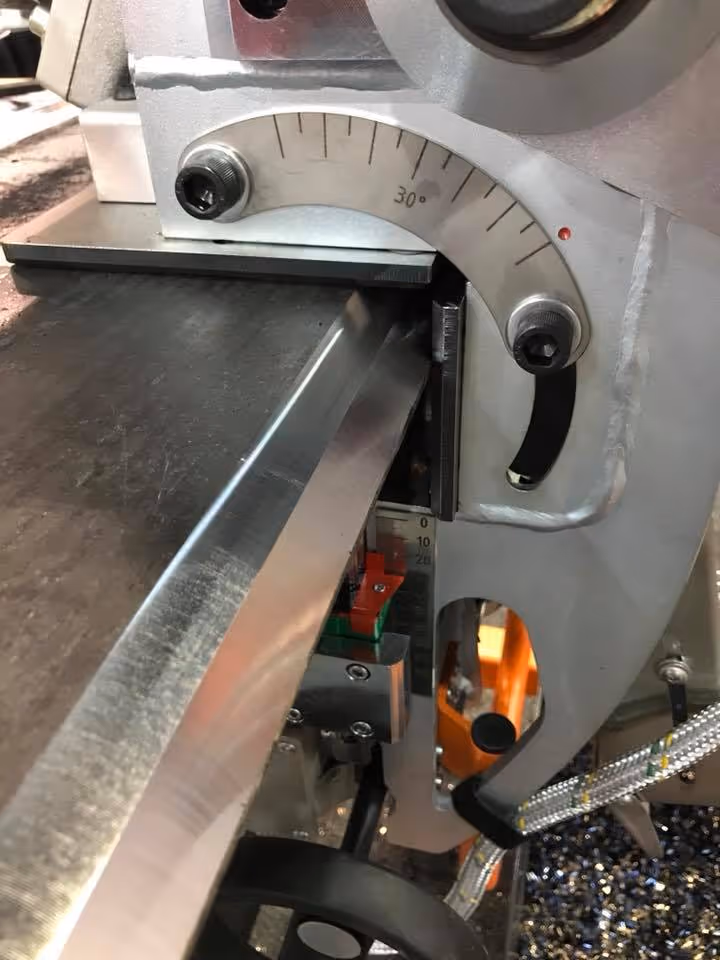

15-60° bezstopniowa regulacja kąta, bez konieczności wymiany jakichkolwiek części
grubość materiału 7 - 80 mm
obwód elektryczny zamknięty jest w obudowie pyłoszczelnej i wyposażony we wszystkie niezbędne urządzenia zabezpieczające.
Deklaracja zgodności CE

‍

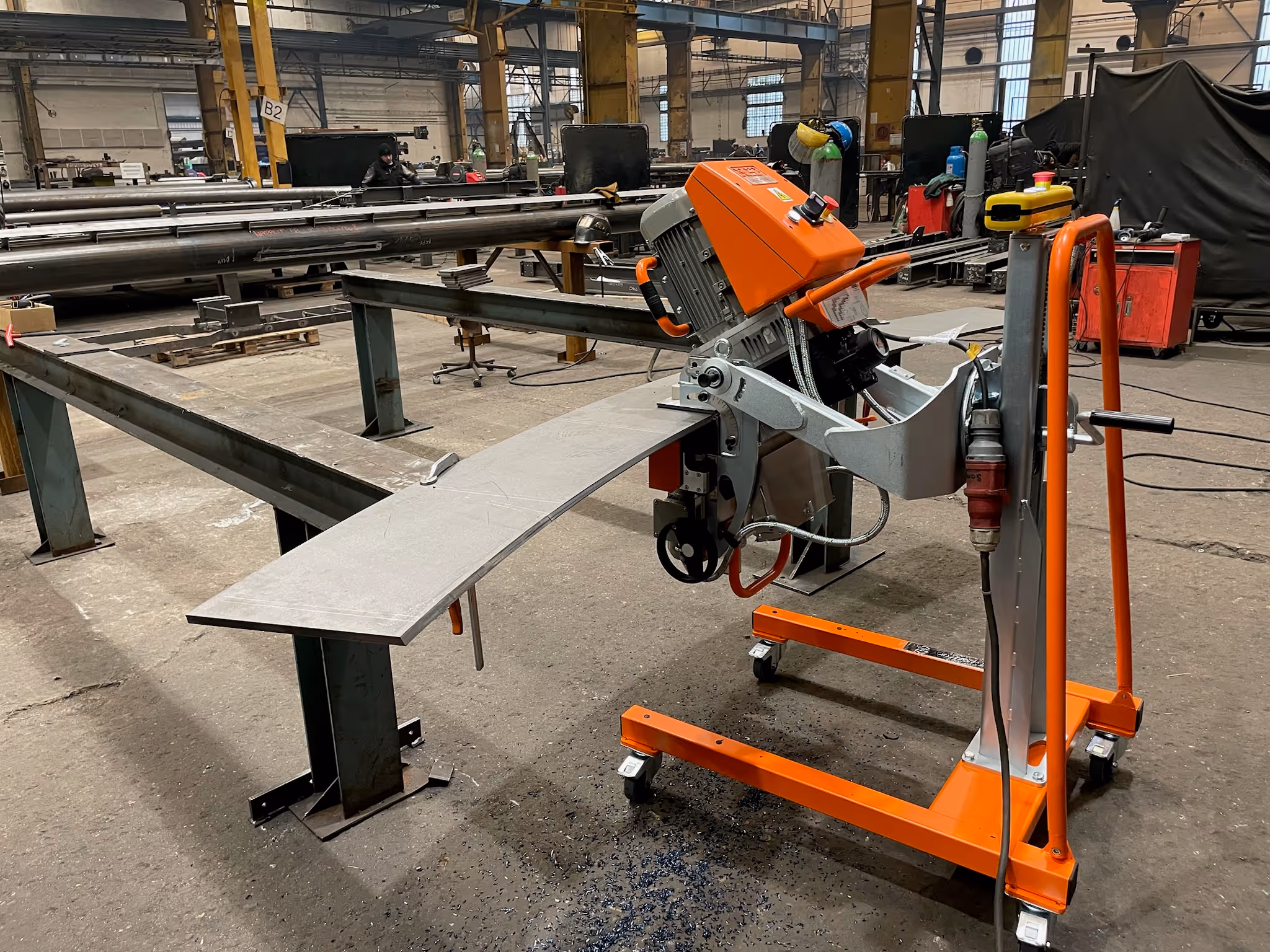

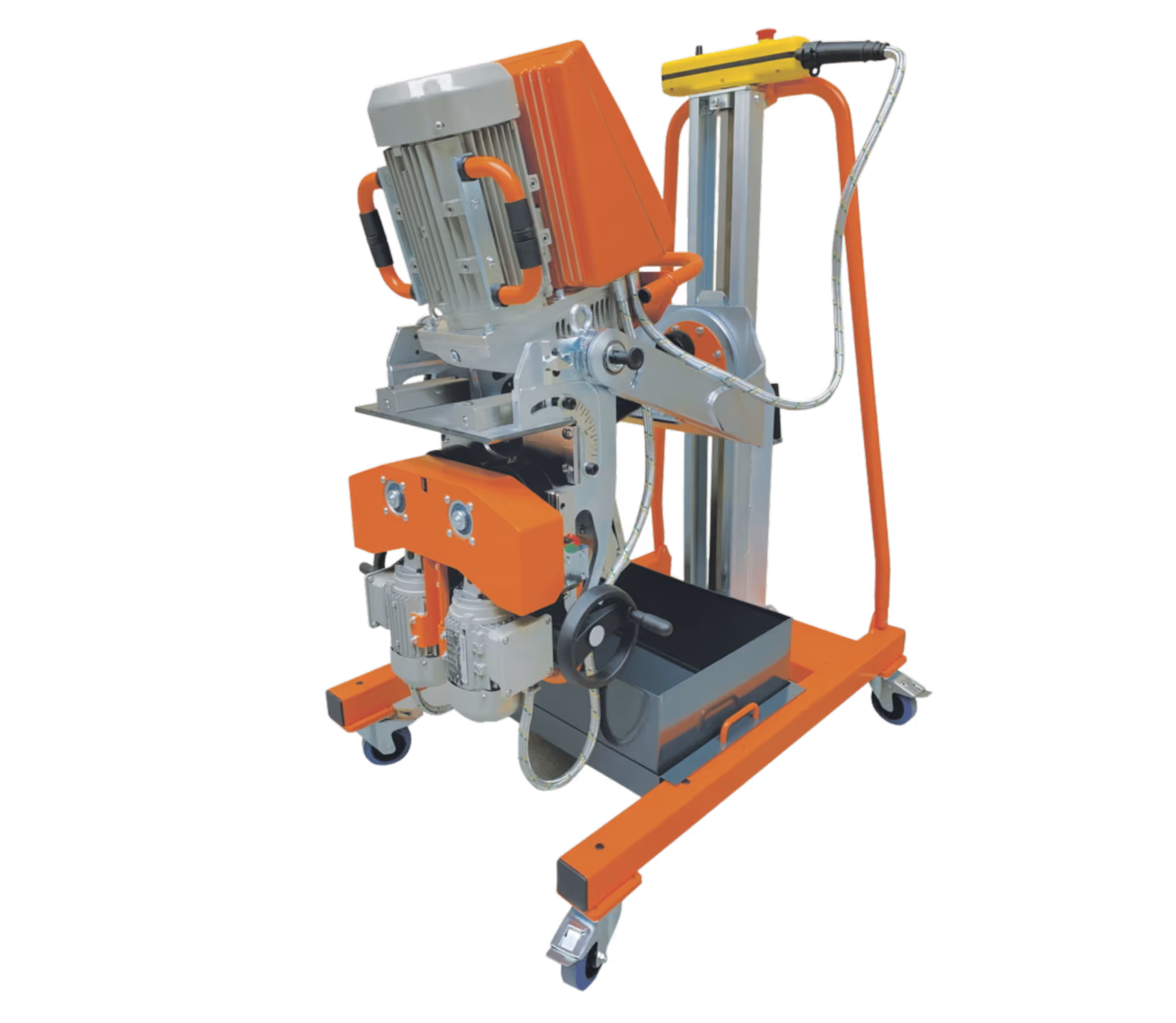

Unikalny MANIPULATOR 3D umożliwia prosty i szybki obrót UZ50 Triumph o 180°, co pozwala na wykonanie dwustronnego skosu XK. Operator nie potrzebuje dźwigu do obracania materiału. Znacznie oszczędza to czas pracy.
unikalny system mocowania pozwala na montaż i demontaż maszyny UZ 50 Triumph (Quick System) w ciągu kilku sekund bez użycia narzędzi
fazowarka UZ 50 Triumph „unosi się” na MANIPULATORZE 3D i kompensuje nierówności podłoża lub odkształcenia blachy stalowej.
MANIPULATOR 3D umożliwia łatwą manipulację za pomocą fazowarki
Wymaganą wysokość maszyny można ustawić za pomocą MANIPULATORA 3D za pomocą uchwytu podnoszącego
ruch maszyny zapewniają masywne koła zamontowane na wózku
możliwość fazowania z MANIPULATOREM 3D lub bez
możliwość wykorzystania MANIPULATORA 3D jak stanowiska stacjonarnego

‍

URZĄDZENIA do fazowania małych płaskowników stalowych
Sprzęt przeznaczony jest do współpracy z maszyną UZ50 TRIUMPH
Dzięki wyposażeniu maszyny UZ50 TRIUMPH możliwe jest zastosowanie jej do obróbki małych detali
Maszyna UZ50 TRIUMPH utrzymuje płynną regulację kąta fazowania w zakresie 20°- 60°

‍
