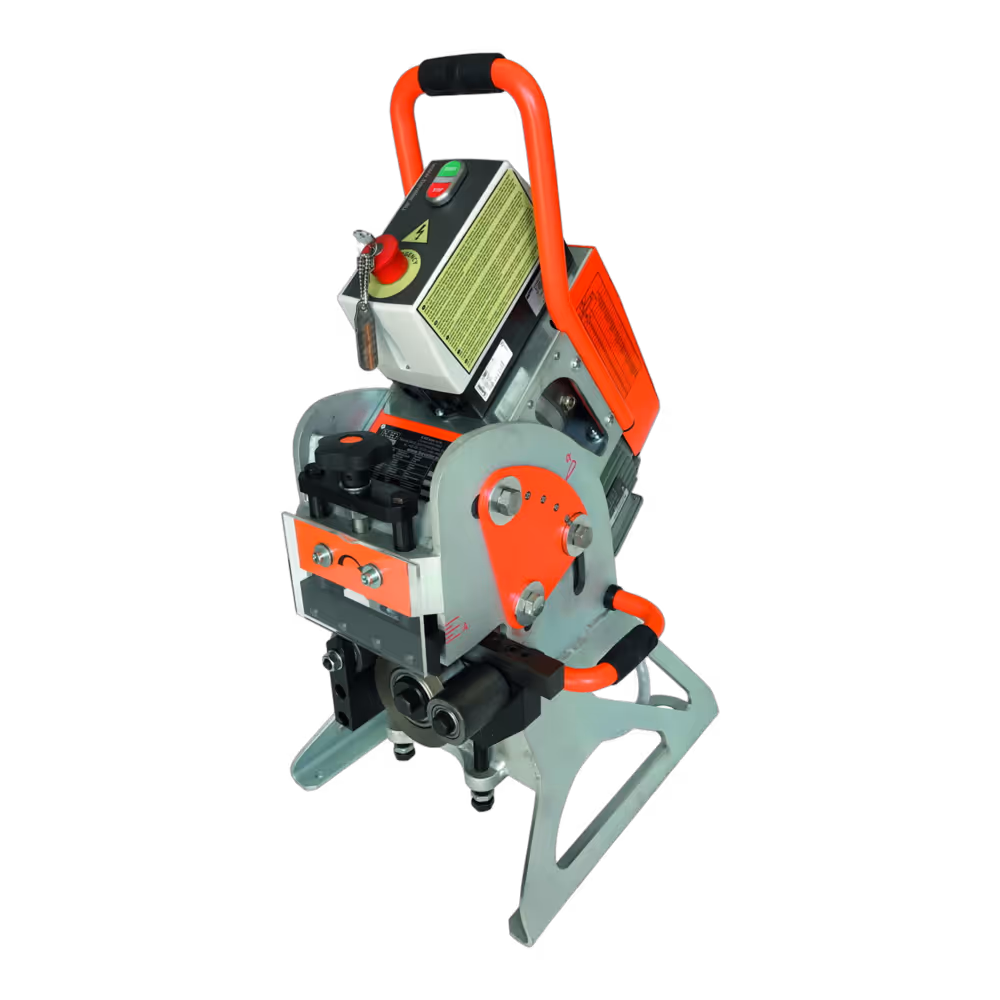

UZ15 RAPID

Name: UZ15 RAPID
Brand: N.KO Machines

SISTEMA DE BISELADO

Dos biseladoras en una + sistema adaptativo 3D = solución de biselado única.

La UZ 15 RAPID crea biseles listos para soldar en placas lineales con alimentación automática. El ángulo de bisel se ajusta continuamente de 15° a 50° sin necesidad de cambiar ninguna pieza. Permite realizar biseles en X y en K. Funciona como unidad fija o móvil.

‍

Ofrecemos esta máquina en los siguientes modelos y voltajes:

Sistema de biselado UZ15 Rapid
- Art. n.º 1931 - 400 V, trifásico
SET - Sistema de biselado UZ15 RAPID
incluyendo el MANIPULADOR 3D
- Art. n.º 1932 - 400 V, trifásico

Compartir producto

Consulta ahora

Línea

UZ-Line

Núm. de artículo

1931

Nombre del producto

UZ15 RAPID

FUERZA

1500 W

Ancho máximo del bisel

15 mm (0,6")

Ángulo de bisel

15°- 50° infinitamente variable

Velocidad

2800 rpm

Alimentación

Automático

Velocidad de alimentación

3,5 m/min (11,45 pies/min)

Espesor del material

6-40 mm (0,23"-1,57")

Peso

94 kg (207 lb)

Dimensiones

530 x 395 x 860 mm (20,8" x 15,5" x 33,8")

MANUALES DE PRODUCTO

Manual de usuario UZ15 RAPID EN

Manual de usuario del manipulador 3D EN

UZ15 RAPID Hoja de catálogo EN

Tipos de bisel

V-Bevel

Double Bevel

Ver detalles del bisel

V-Bevel

Double Bevel

Beneficios clave

UZ15 RAPID

Para aceros comunes (hasta 60 kg/mm2 de resistencia), algunos aceros inoxidables, latón, cobre y aluminio.
Para el biselado de materiales con dimensiones mínimas de 70 mm de ancho, 150 mm de largo y 6 mm de espesor.
Espesor de 6 a 40 mm del material biselado
La máquina está equipada con alimentación automática.
Funcionamiento extremadamente silencioso de la máquina.
Posibilidad de uso tanto fijo como móvil.

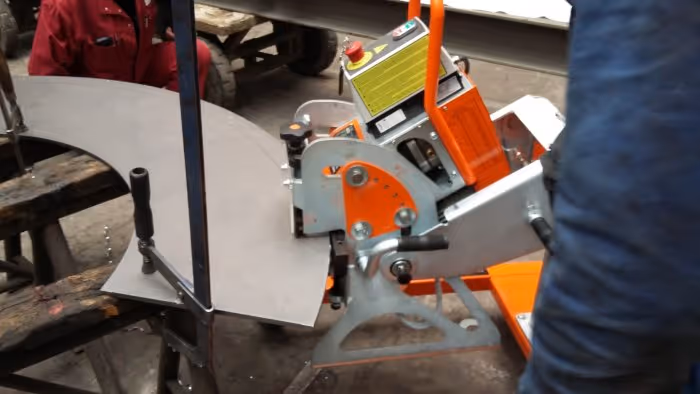

La máquina trabaja con piezas grandes sin unidad de soporte a una velocidad de 3,5 m/min.
Las piezas de material más pequeñas se cargan directamente en la máquina.

MANIPULADOR 3D

El manipulador 3D permite una rotación fácil y rápida de la máquina UZ 15 RAPID en 180° para crear chaflanes en forma de "X" o "K" en ambos lados. El operario no necesita una grúa para girar el material, lo que supone un considerable ahorro de tiempo.
Para biselado de doble cara (X, K) sin necesidad de manipulación de material.
La máquina puede funcionar boca abajo, sin necesidad de girar el material biselado.
El exclusivo sistema de sujeción permite montar y desmontar la biseladora UZ 15 RAPID en cuestión de segundos sin necesidad de herramientas.
La biseladora UZ 15 RAPID “flota” sobre el MANIPULADOR 3D y compensa las irregularidades del suelo (sistema 3D único).
El manipulador 3D permite una fácil manipulación con el biselador.
La altura requerida de la máquina se puede ajustar mediante una palanca elevadora.
El desplazamiento se realiza mediante enormes ruedas montadas en el carro.
El manipulador 3D puede utilizarse como una estación estacionaria.
El manipulador 3D puede utilizarse como estación de servicio para facilitar el mantenimiento de la máquina.
