UZ50 TRIUMPH

Name: UZ50 TRIUMPH
Brand: N.KO Machines

SISTEMA DE BISELADO

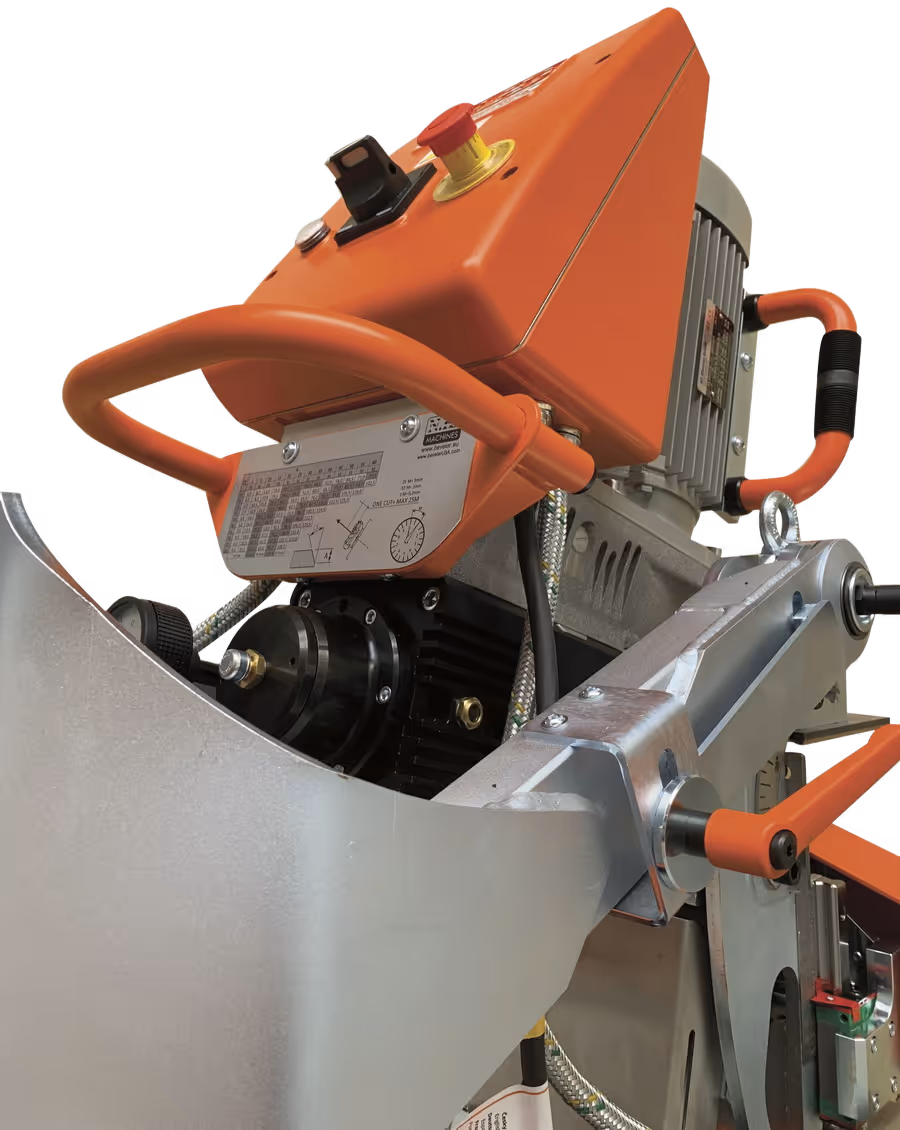

La biseladora UZ 50 Triumph es una máquina de biselado de doble cara única y muy eficiente para acero, acero inoxidable, HARDOX, DOMEX y aluminio (ancho máximo del bisel: 62 mm).

‍

Ofrecemos esta máquina en los siguientes modelos y voltajes:

Sistema de biselado UZ50 TRIUMPH
incluyendo el MANIPULADOR 3D
- Art. n.º 1940 - 400 V, trifásico
- Art. n.º 1952 - 480 V, trifásico
- Art. n.º 1953 - 220 V, trifásico
CONJUNTO - Sistema de biselado UZ50 TRIUMPH
+ mesa para procesar piezas pequeñas UZP30
incluyendo el MANIPULADOR 3D
- Art. n.º 1941 - 400 V, trifásico
- Art. n.º 1954 - 480 V, trifásico
- Art. n.º 1957 - 220 V, trifásico

‍

Compartir producto

Consulta ahora

Línea

UZ-Line

Núm. de artículo

1940

Nombre del producto

Triumph UZ50

FUERZA

4000 W

Ancho máximo del bisel

62 mm (2,44")

Ángulo de bisel

15-60°

Alimentación

Automático

Velocidad de alimentación

0-1,2 m/min (0-47,2 pulg/min)

Espesor del material

7 - 80 mm (0,27"-3,14")

Peso

175 kg (385 lb)

Dimensiones

1010 x 745 x 1326 mm (3,31"×2,44"×4,35")

MANUALES DE PRODUCTO

UZ50 TRIUMPH – NUEVA UZ50 TRIUMPH - 2020

UZ50 TRIUMPH Hoja de catálogo EN

Manual de usuario de la UZ50 TRIUMPH (ES)

Manual de usuario UZP30 EN

Tipos de bisel

V-Bevel

Double Bevel

Compound Bevel

Ver detalles del bisel

V-Bevel

Double Bevel

Compound Bevel

Beneficios clave

Alimentación automática, 0 -1,2 m/min
Cabezal de fresado de alta velocidad con plaquitas muy resistentes, ancho máximo de bisel 62 mm/15°, 50 mm/45°.
Ángulo infinitamente variable de 15 a 60°, sin necesidad de reemplazar ninguna pieza.
espesor del material 7 - 80 mm
El circuito eléctrico está encerrado en una caja a prueba de polvo y está equipado con todos los dispositivos de seguridad necesarios.
Declaración de conformidad CE

‍

El manipulador 3D UZ50 Triumph permite un giro rápido y sencillo de 180° para crear biseles de doble cara X K. El operario no necesita una grúa para girar el material, lo que supone un importante ahorro de tiempo.
El exclusivo sistema de sujeción permite montar y desmontar la máquina UZ 50 Triumph (Sistema Rápido) en cuestión de segundos sin necesidad de herramientas.
La biseladora UZ 50 Triumph "flota" sobre el MANIPULADOR 3D y compensa las irregularidades del suelo o las deformaciones de la chapa de acero.
MANIPULADOR 3D permite una fácil manipulación con biselador
La altura requerida de la máquina se puede ajustar mediante MANIPULATOR 3D con una palanca de elevación.
El movimiento de la máquina se realiza mediante ruedas macizas montadas en el carro.
la posibilidad de biselar con MANIPULADOR 3D o sin él
la posibilidad de utilizar el MANIPULADOR 3D como una estación estacionaria

‍

EQUIPO para biselar pequeñas planchas de acero
El equipo está diseñado para usarse con la máquina UZ50 TRIUMPH.
Con este equipo, la máquina UZ50 TRIUMPH permite su uso para el procesamiento de piezas pequeñas.
La máquina UZ50 TRIUMPH mantiene un ajuste continuo del ángulo de bisel entre 20° y 60°.

‍
