Xpipe Beveler

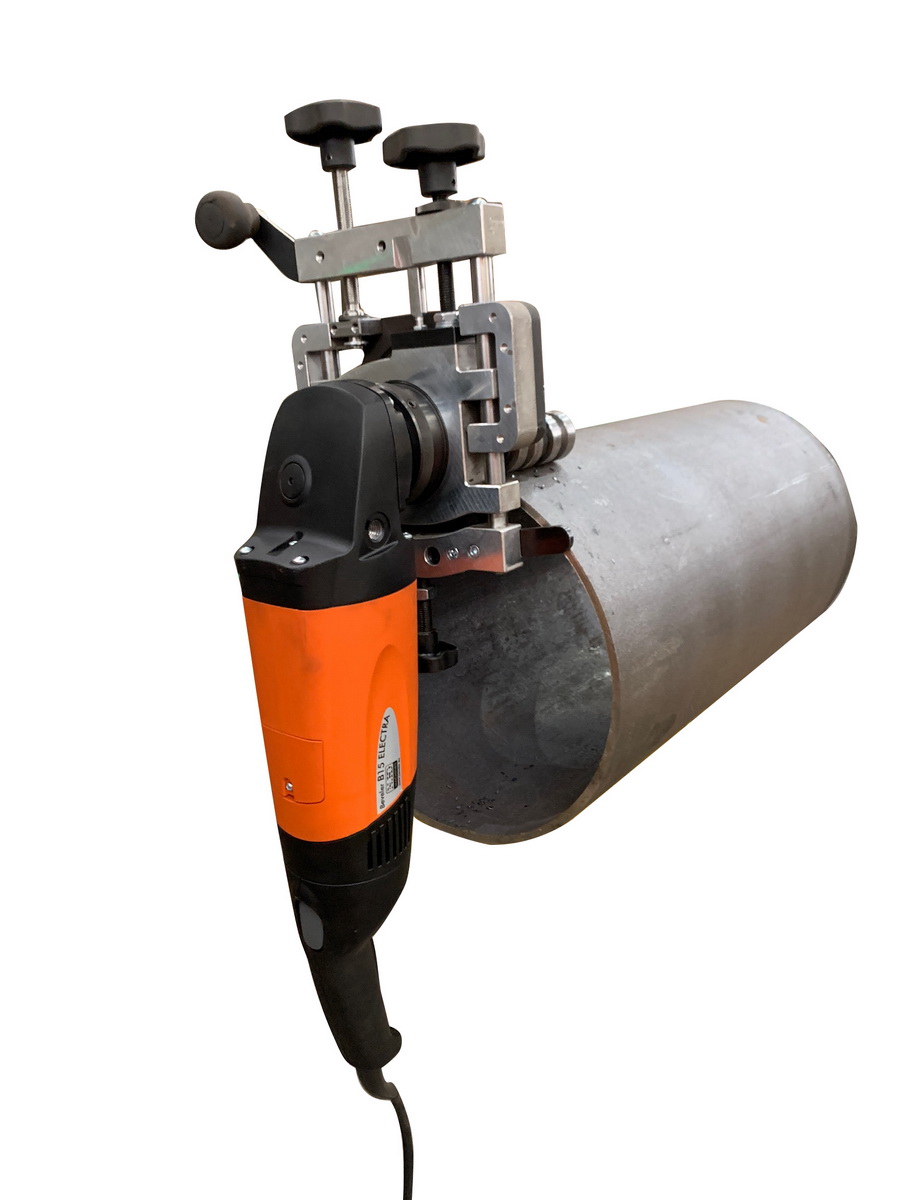

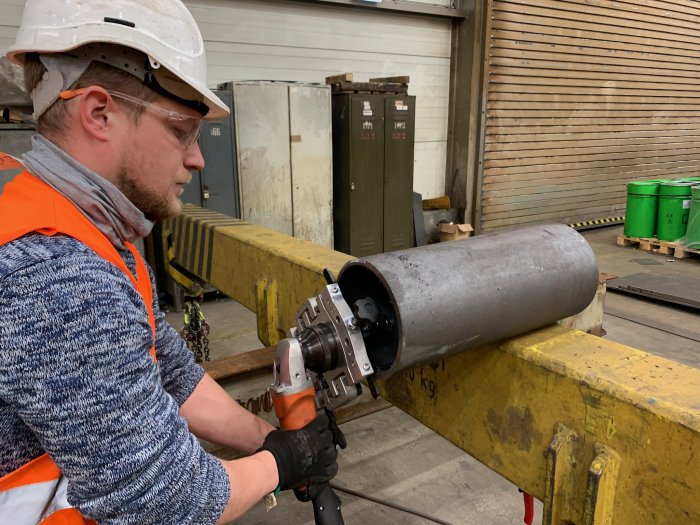

Chanfreineuse Xpipe Beveler

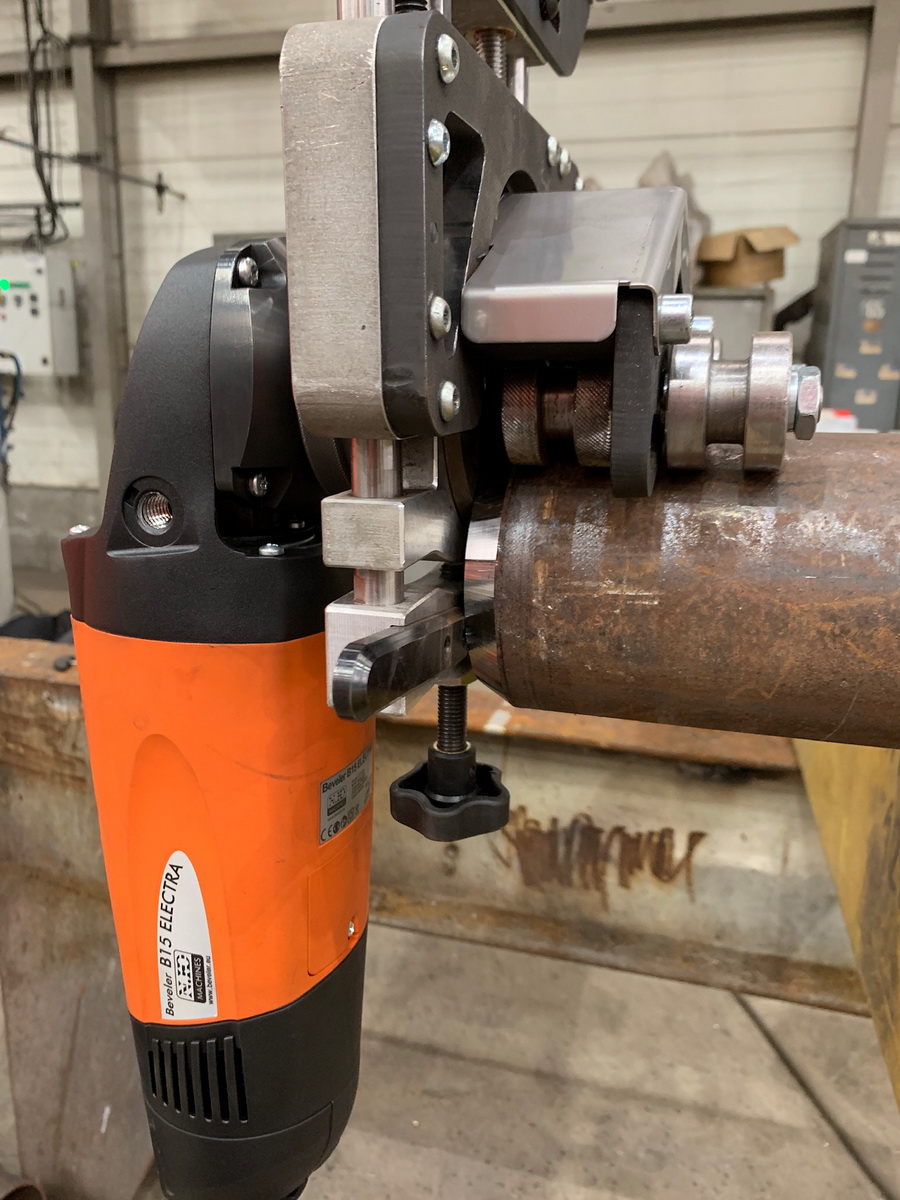

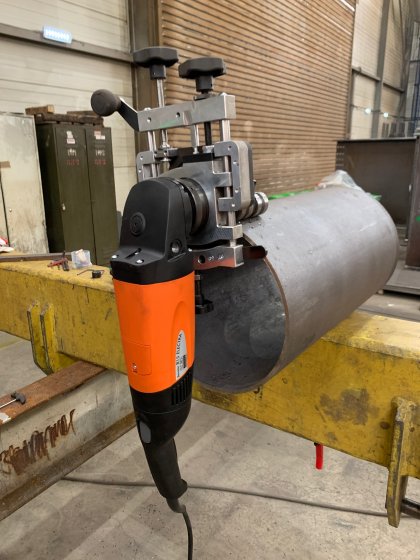

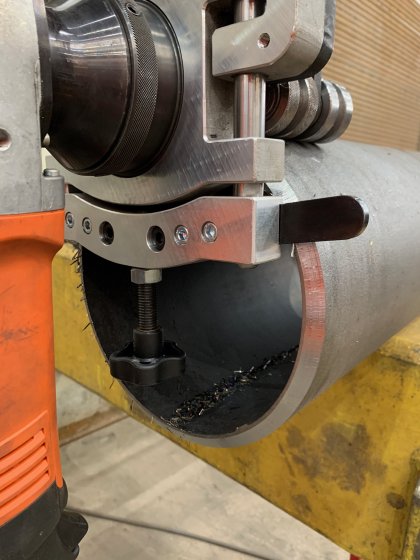

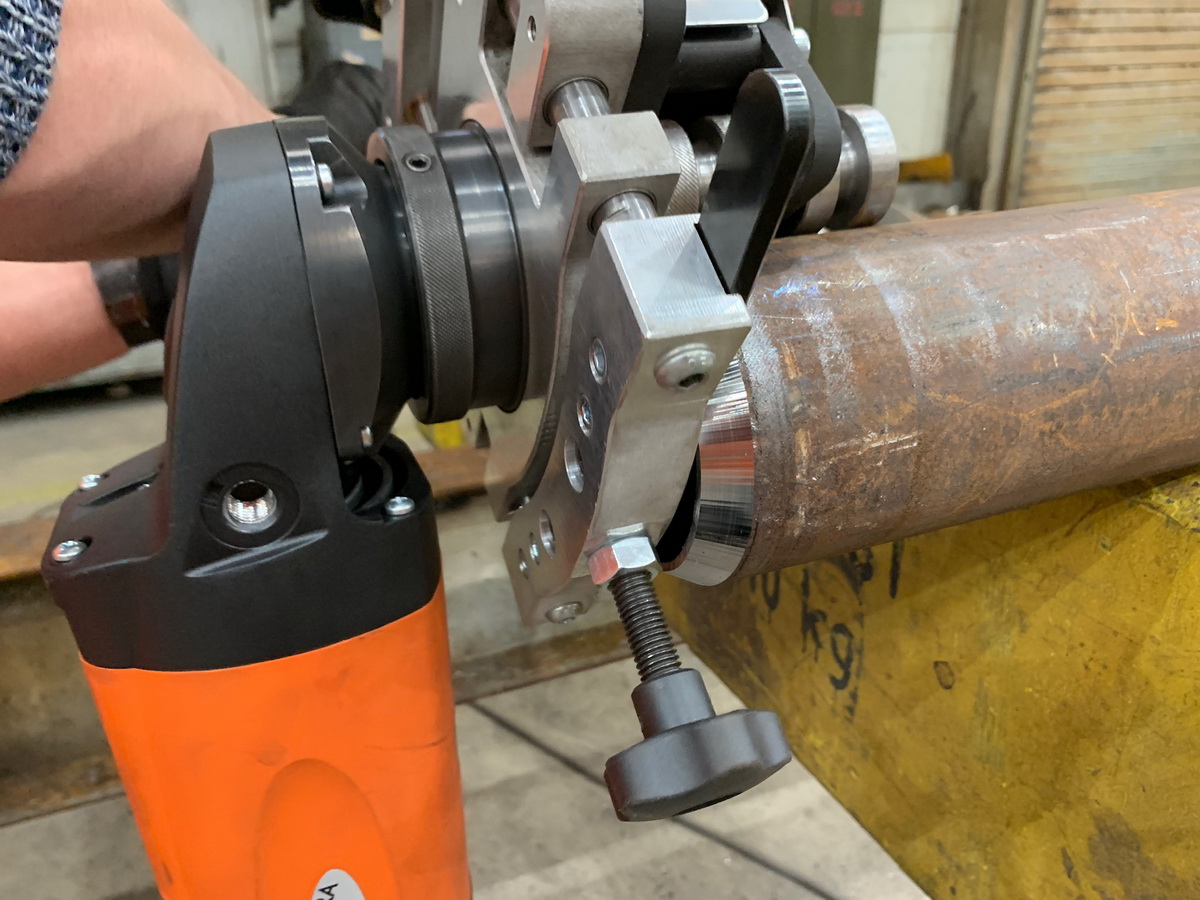

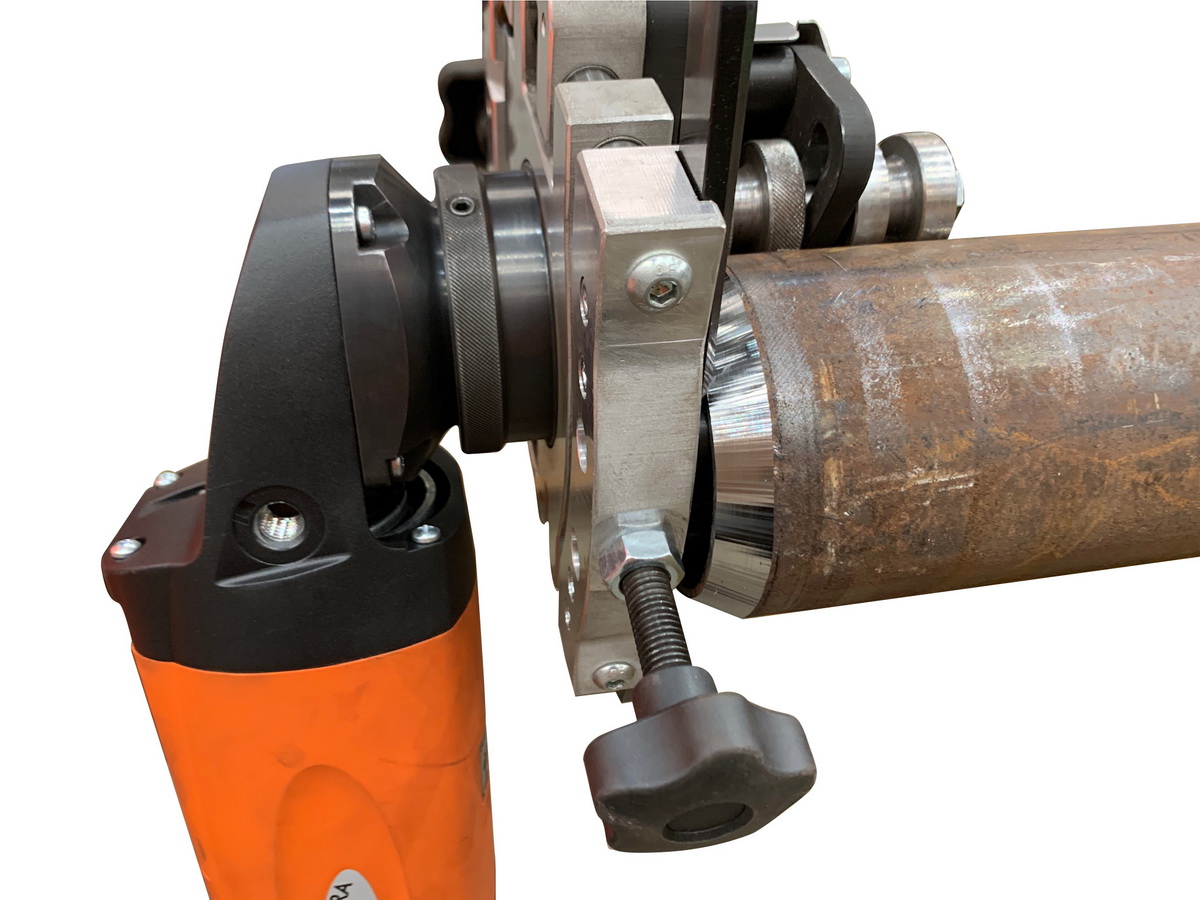

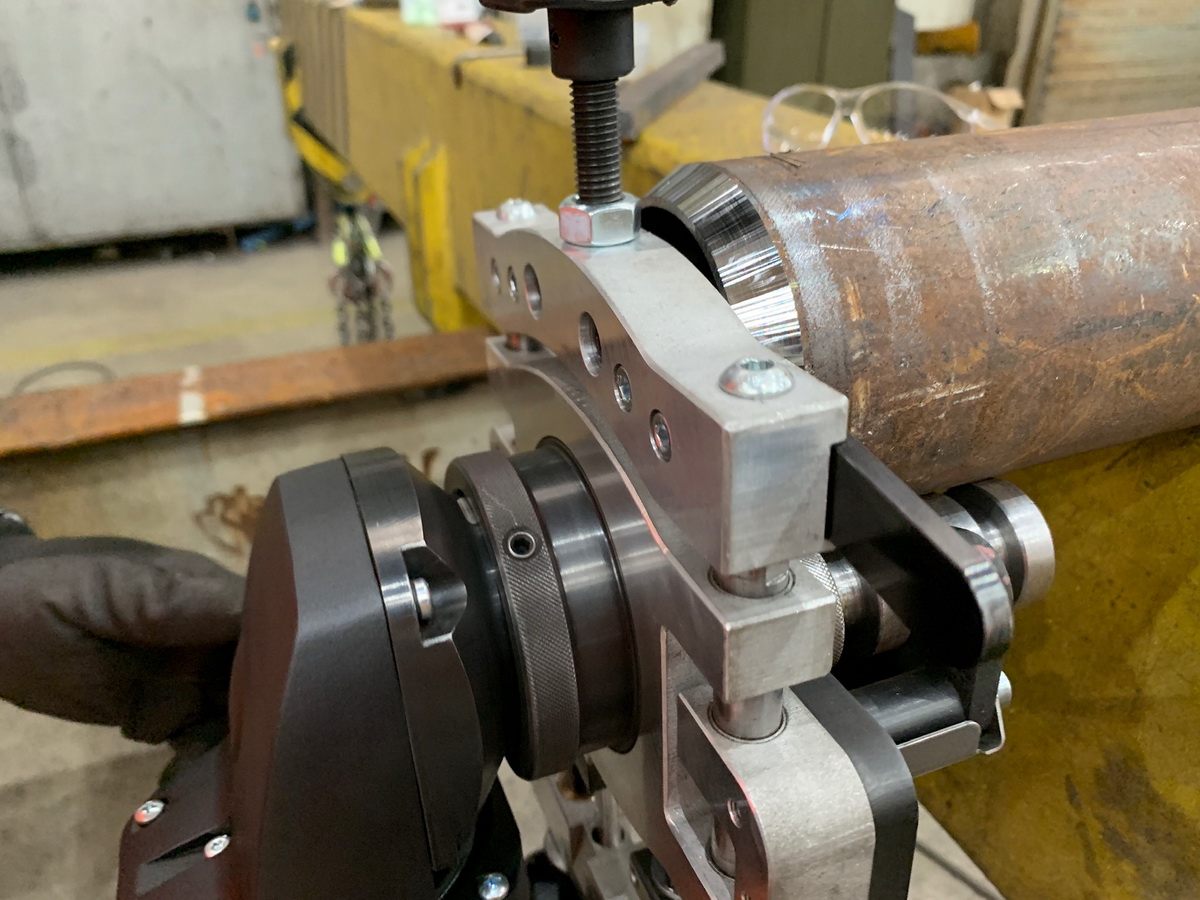

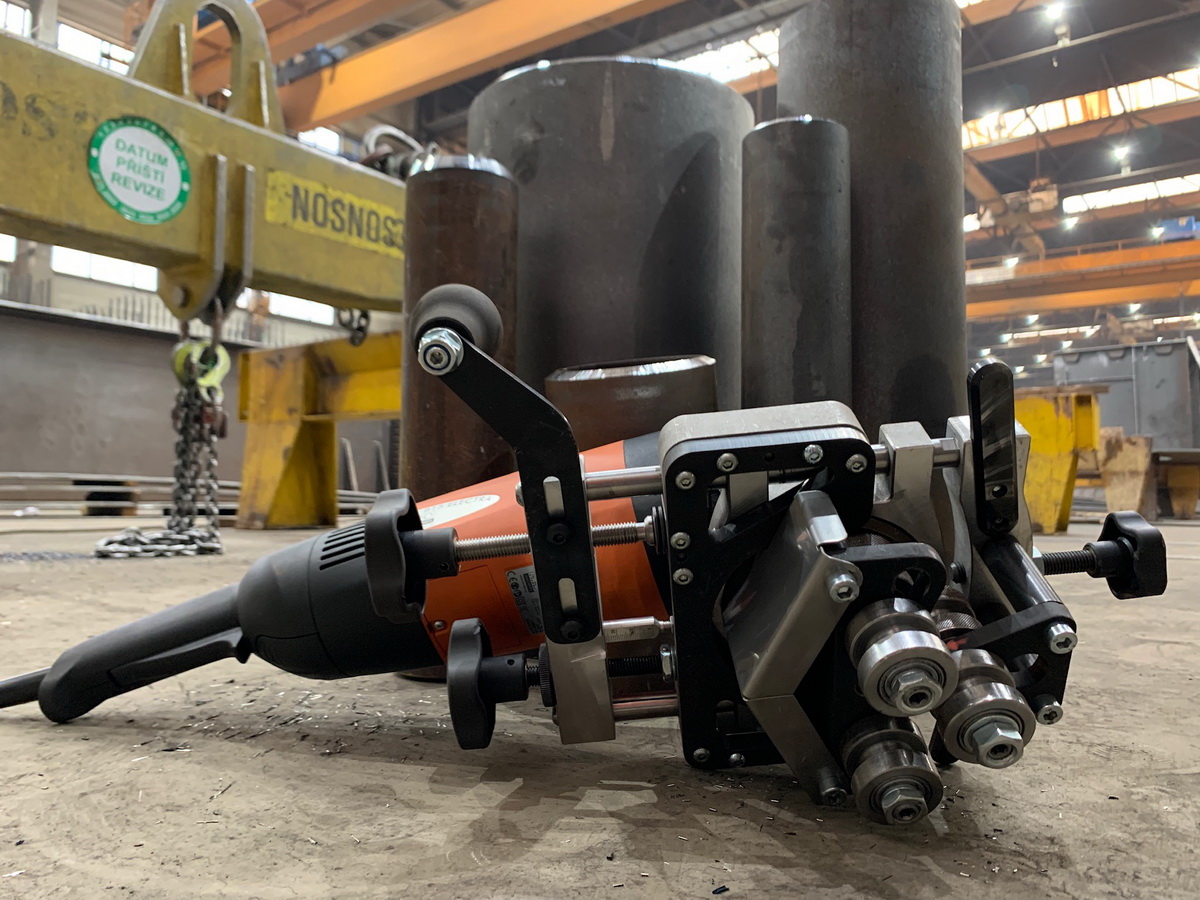

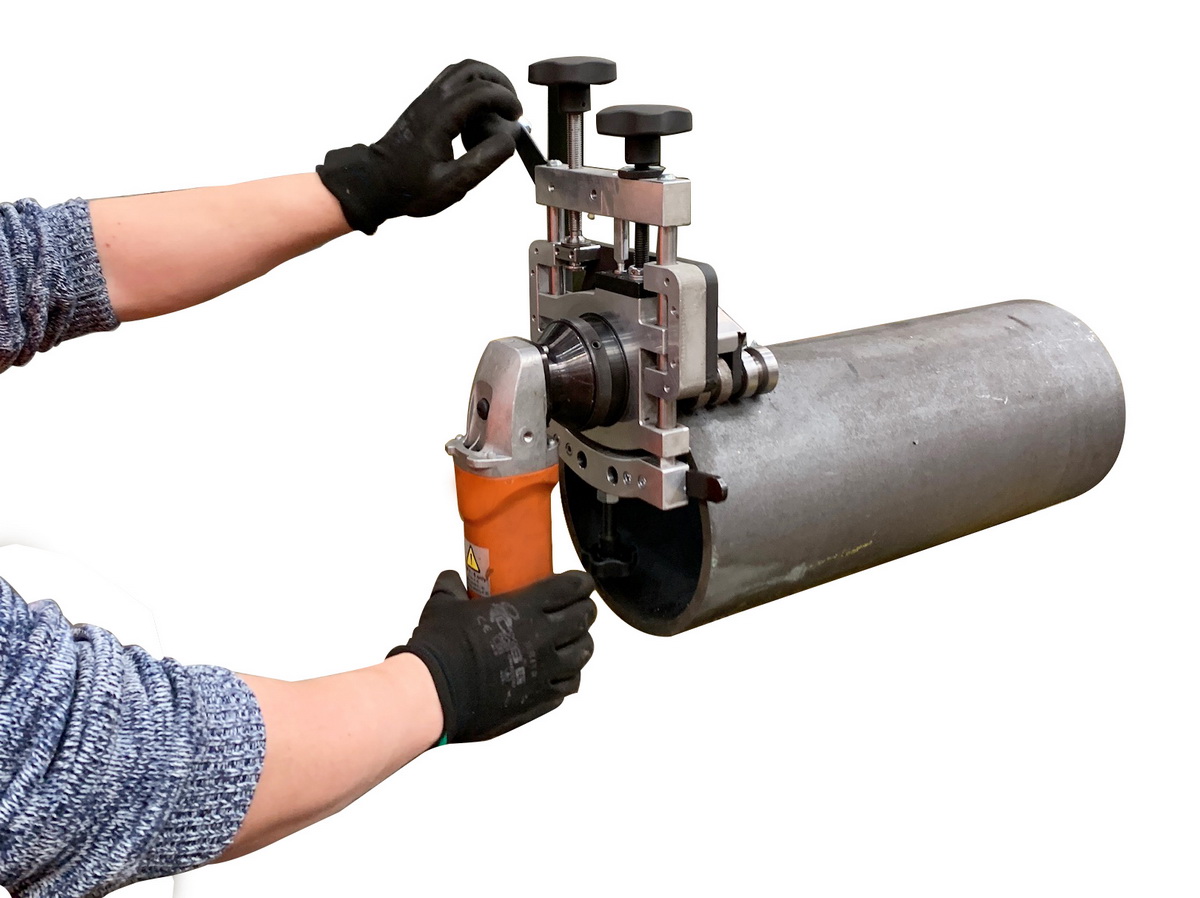

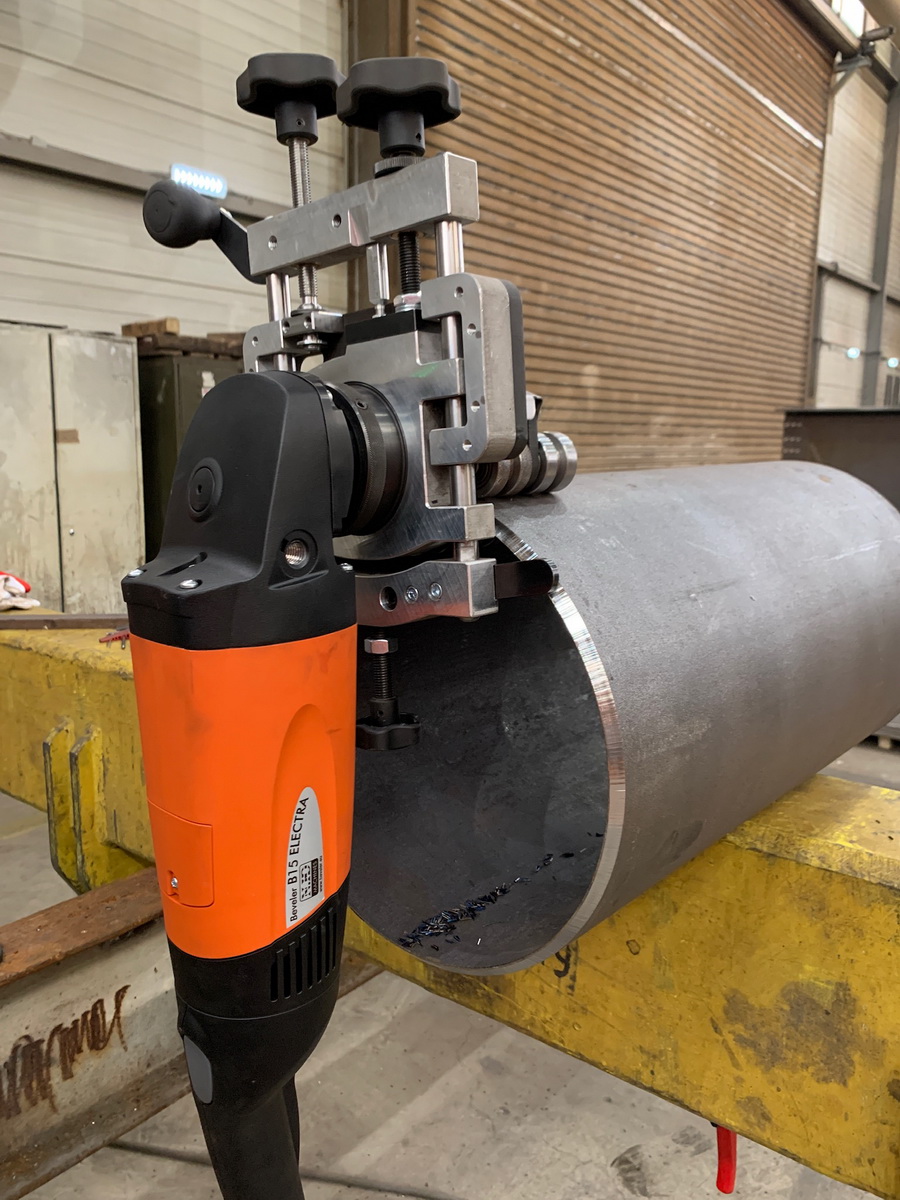

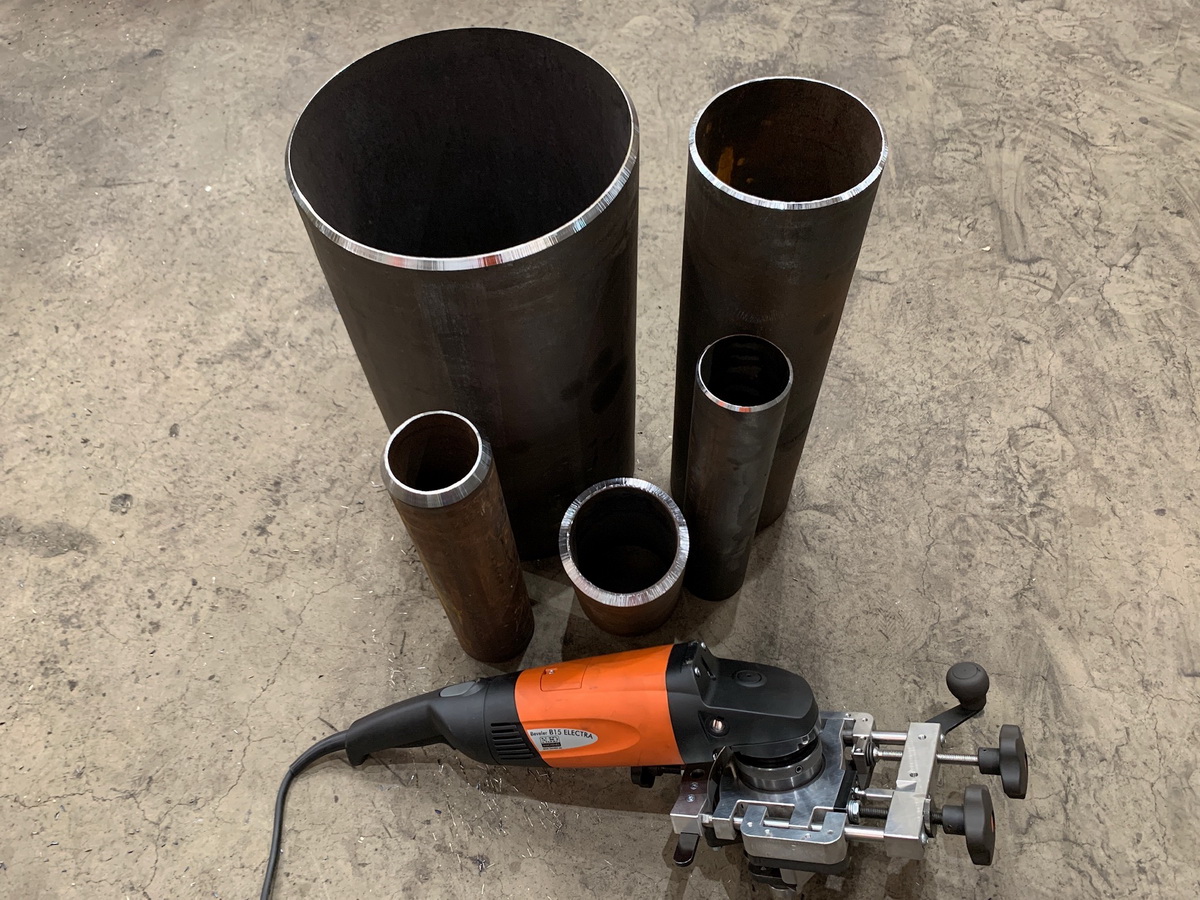

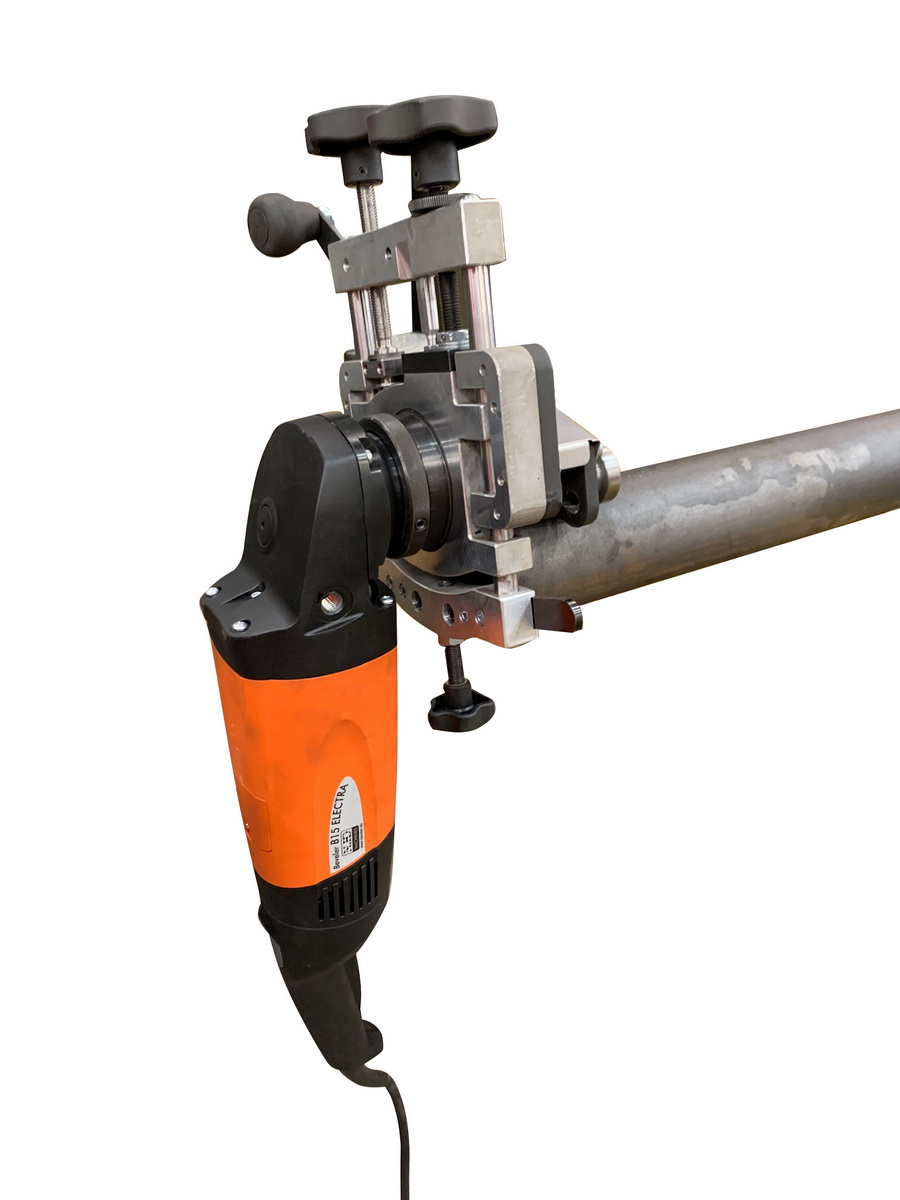

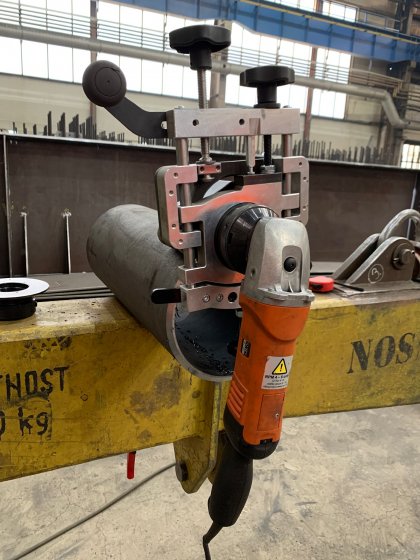

Chanfreineuse pour un usinage facile et rapide des tubes à partir de Ø 95 mm (3.75").
Le diamètre maximal du tube n'est pas limité, et l'outil peut être utilisé sur des matériaux plats.

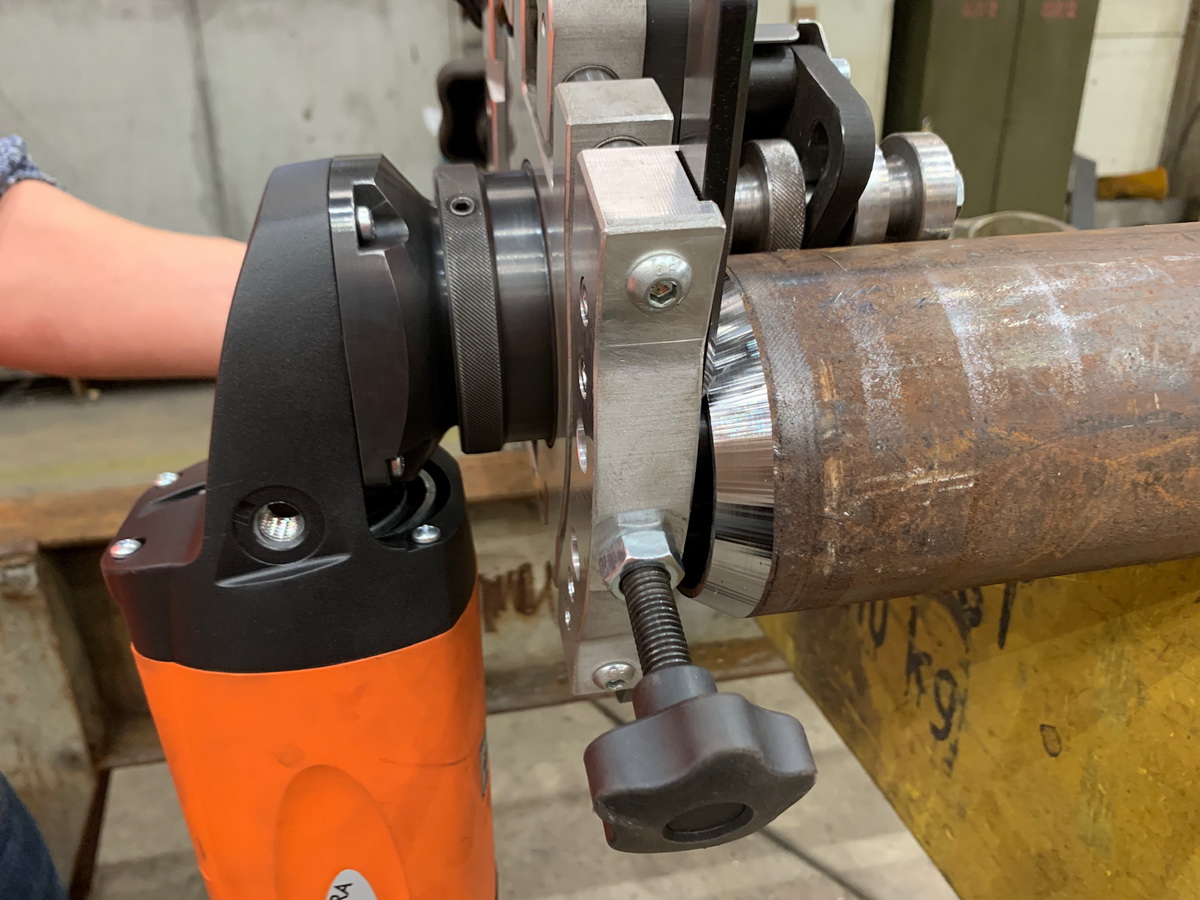

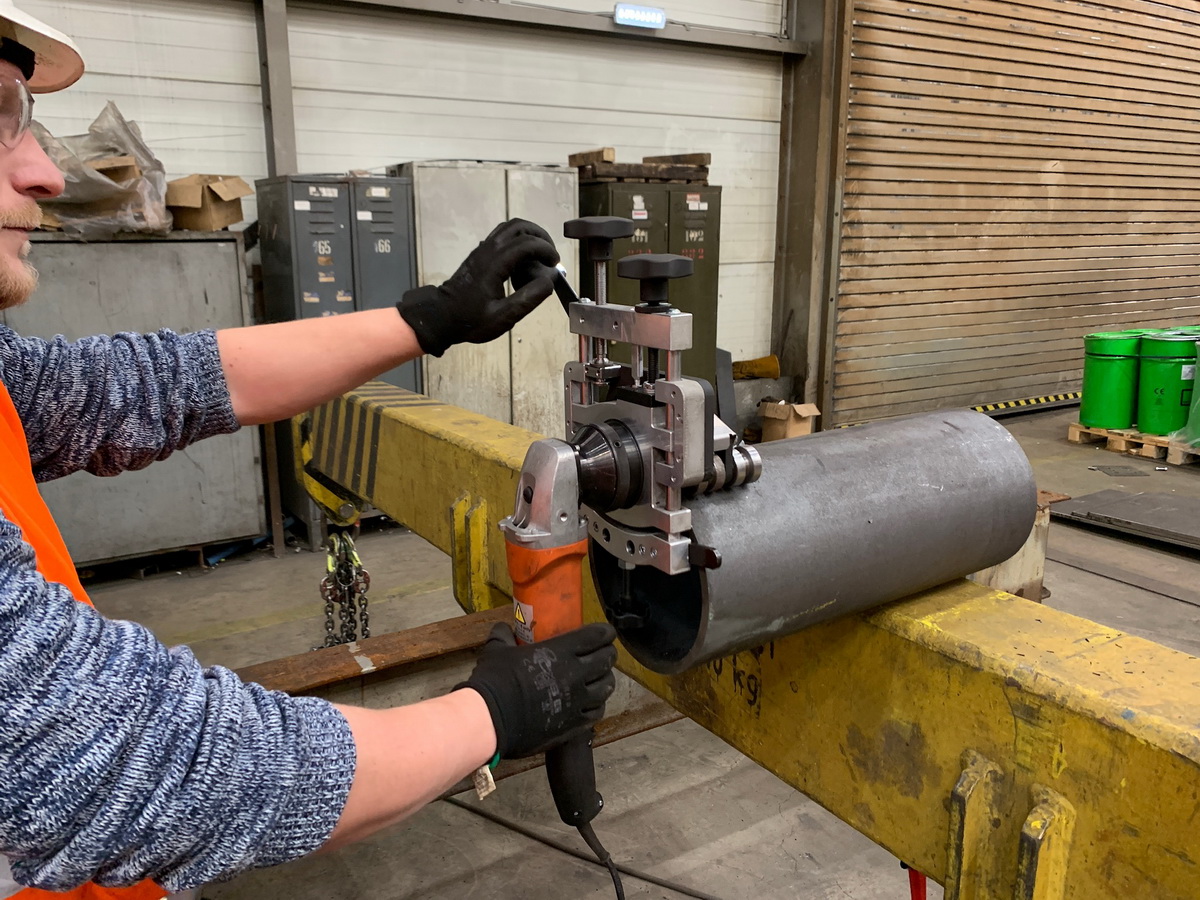

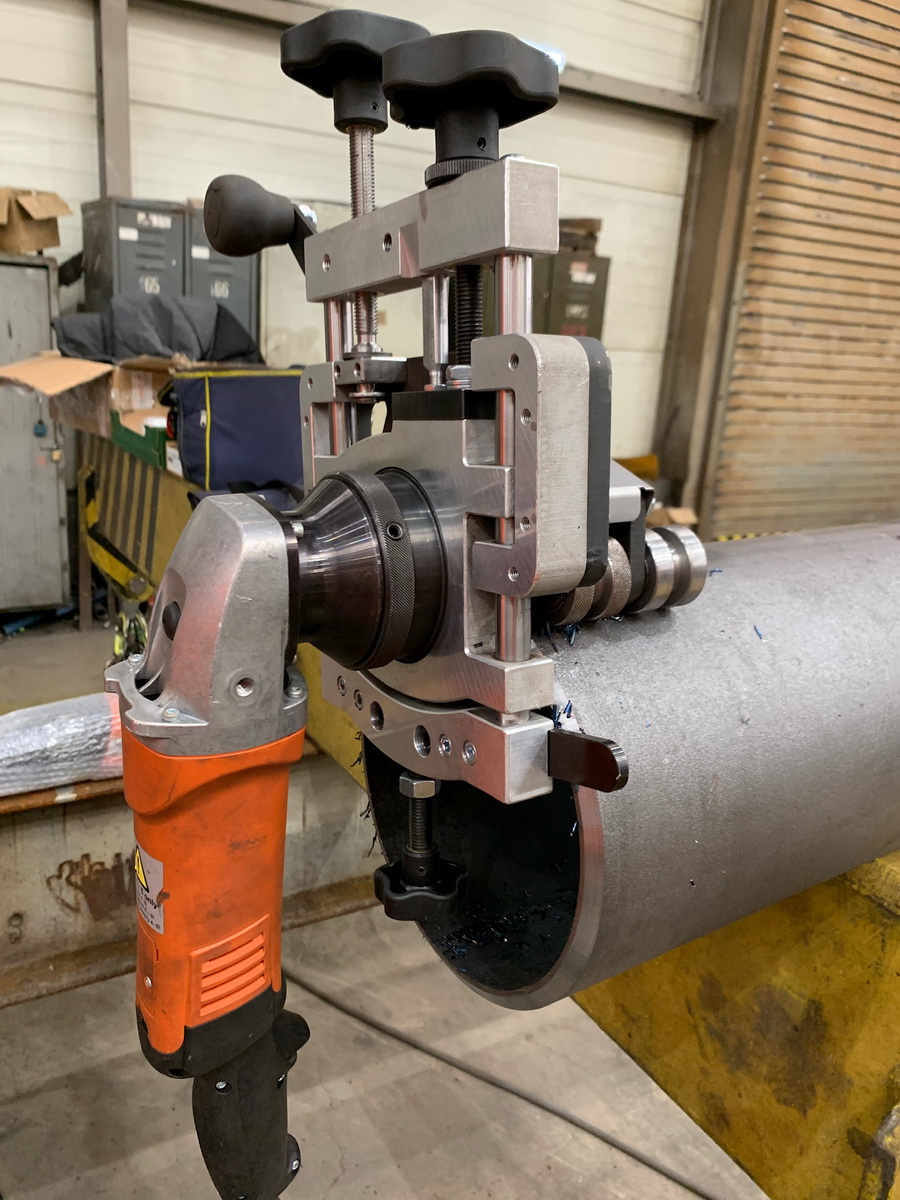

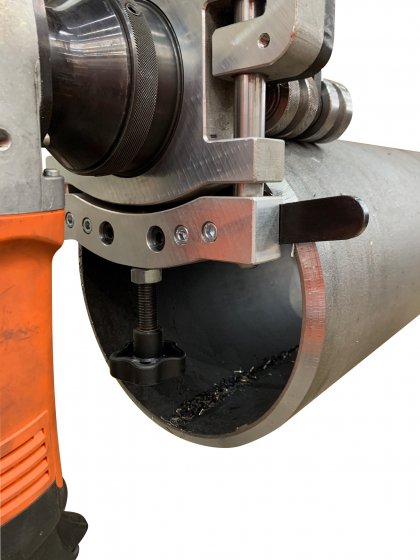

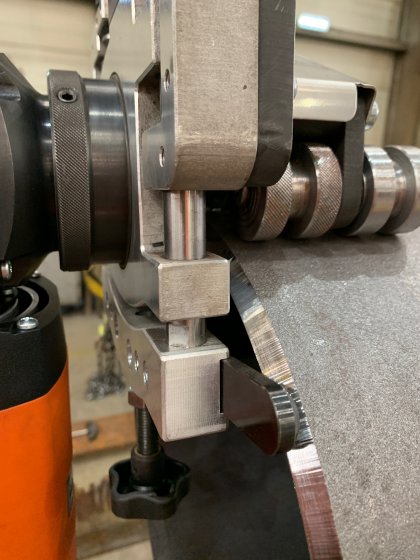

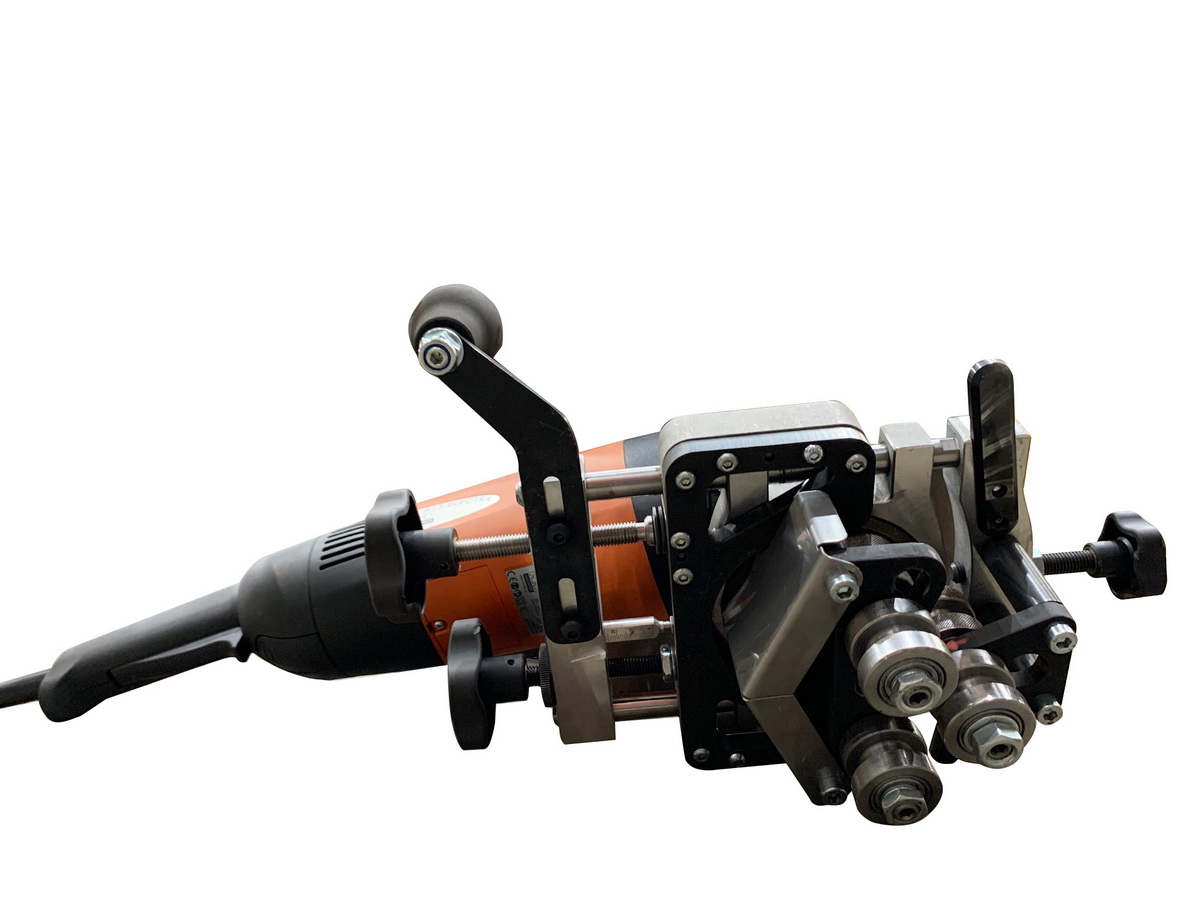

Le mécanisme unique des rouleaux de serrage et de guidage assure un guidage précis et confortable autour de la circonférence du tube usiné ou le long du bord de la tôle.

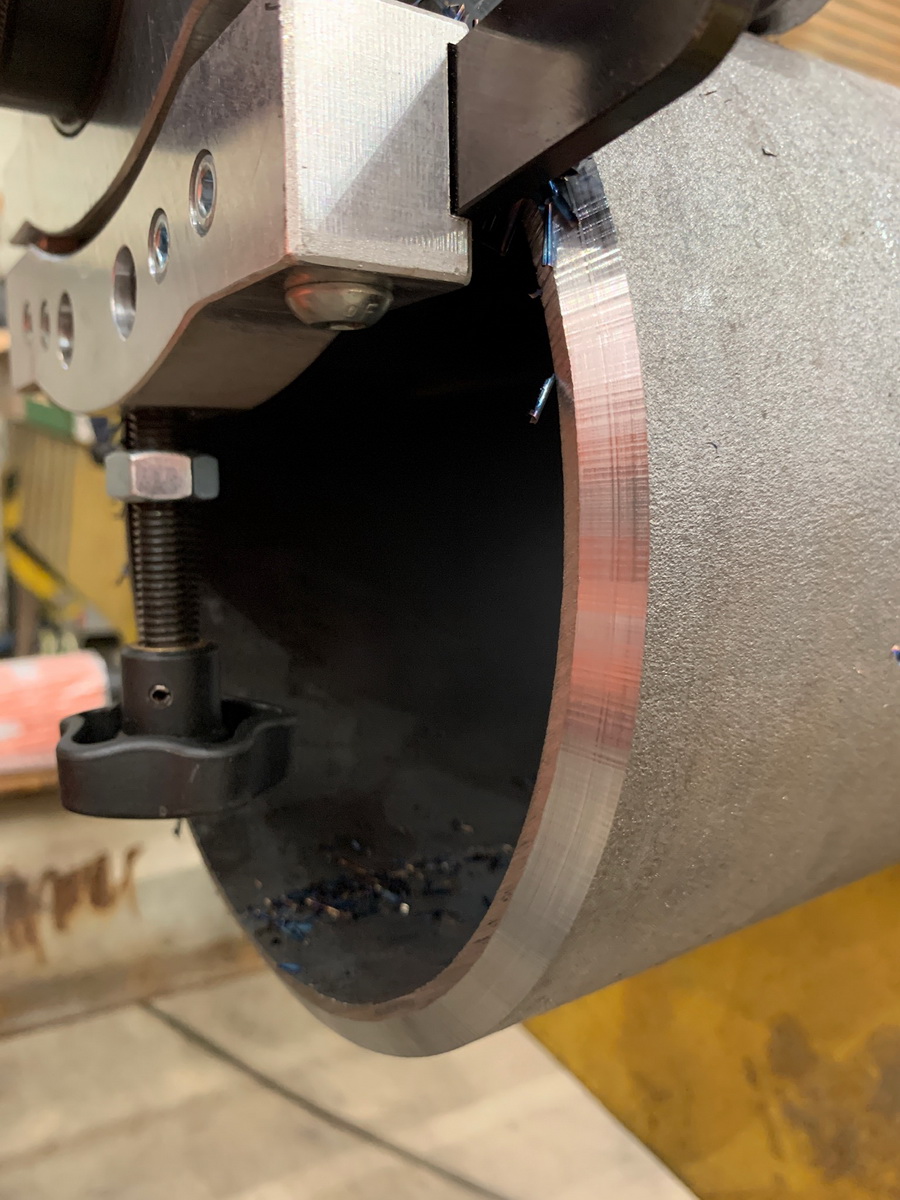

Le châssis robuste garantit une coupe constante avec un minimum de vibrations possibles et une stabilité sans compromis de l'angle de chanfrein sélectionné.

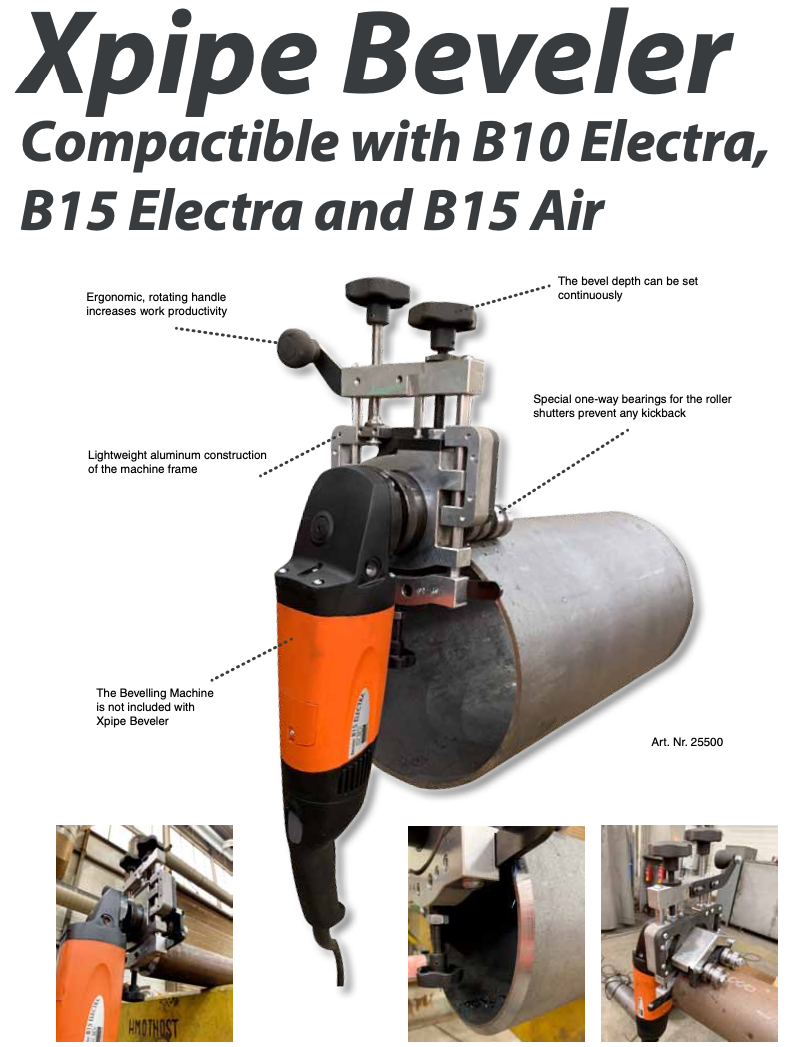

  • Cet accessoire est conçu pour fonctionner avec les chanfreineuses B10 Electra, B15 Electra et B15 AIR.
  • La profondeur du chanfrein peut être réglée en continu, et les valeurs sont lues sur l'échelle intégrée.
  • Des roulements spéciaux unidirectionnels empêchent tout rebond lors de l'approche du matériau, assurant ainsi un processus de chanfreinage vraiment sûr et confortable.

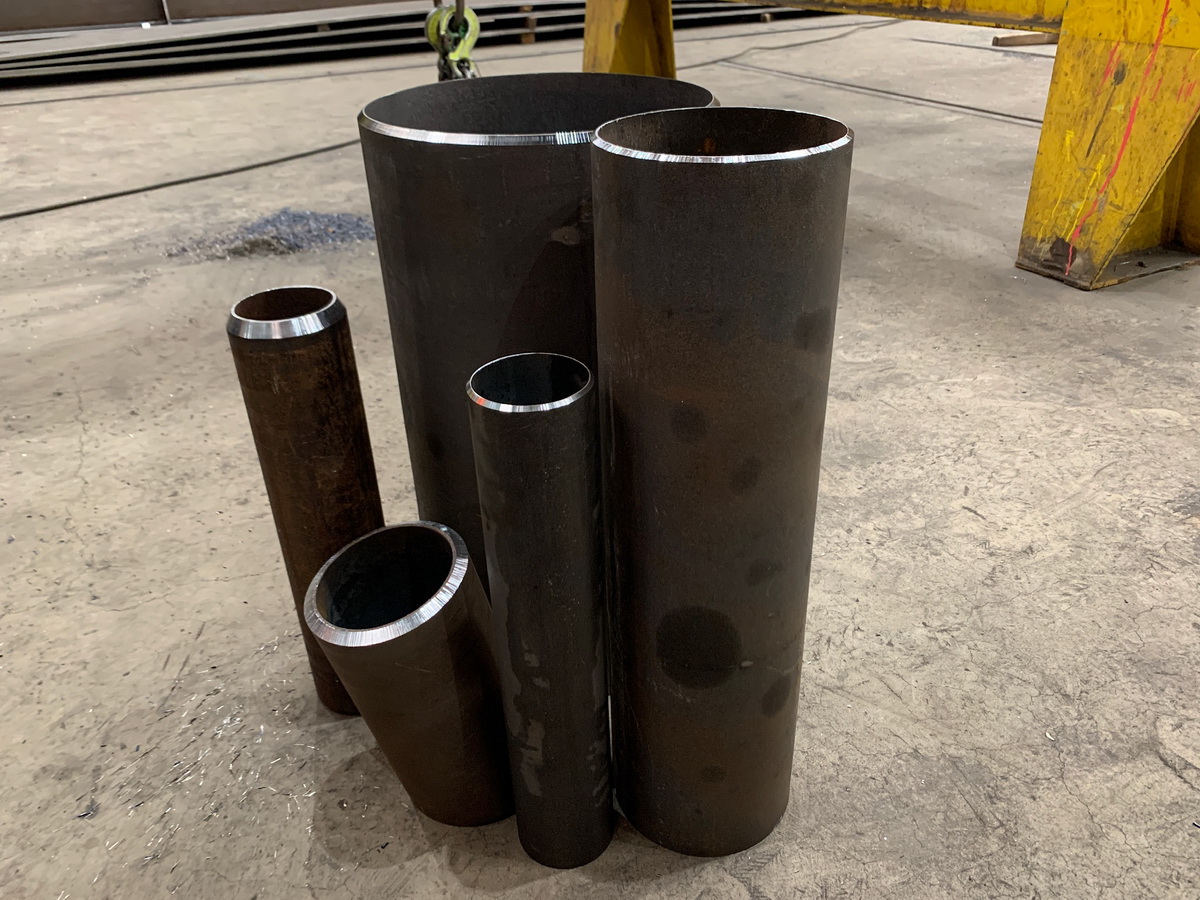

  • La valeur d'usinage réglée peut être assurée, et une profondeur de chanfrein constante peut être garantie même sur un grand nombre de tubes.
  • Grâce au montage unique et flexible des galets, l'outil peut également gérer toutes les irrégularités et imprécisions autour de la circonférence du tube.
  • La construction légère en aluminium du châssis de la machine garantit une manipulation confortable du produit.

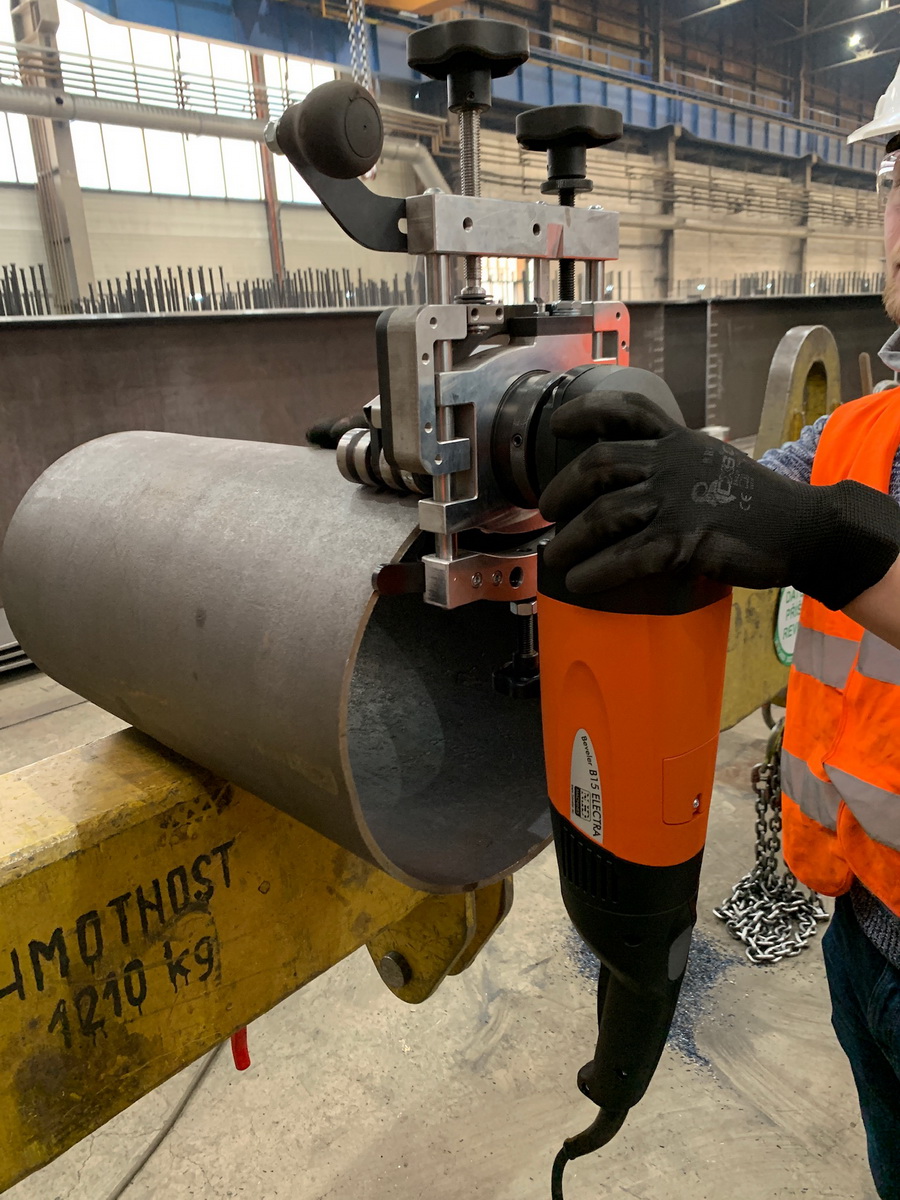

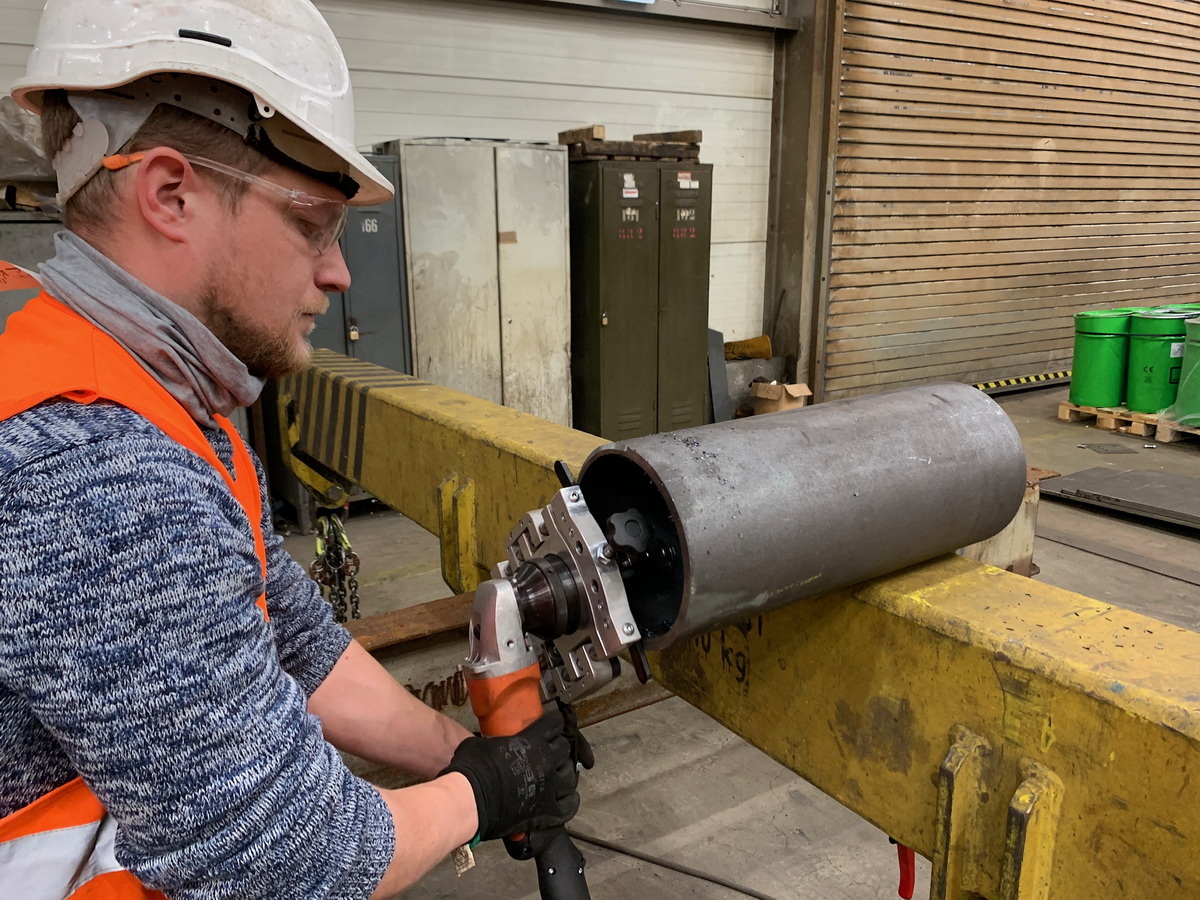

  • La poignée ergonomique et rotative augmente la productivité du travail et contribue à la sécurité d'utilisation du produit.
  • Le carter sécurité installé empêche les projections dangereuses de copeaux et le couvercle protège l'opérateur d'éventuelles blessures.

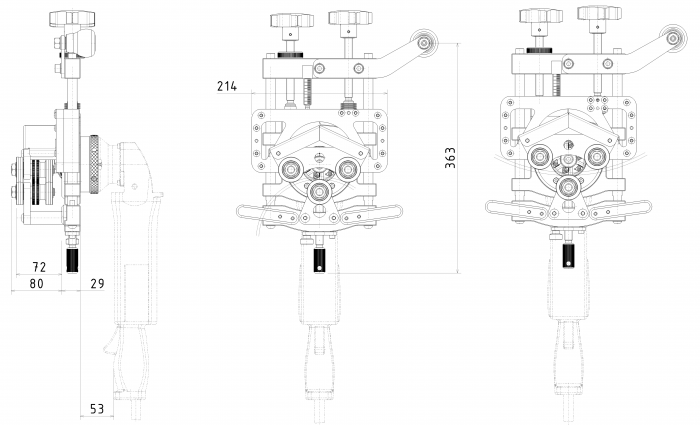

Données techniques:
  • Compatibles avec les machines:
B10 ELECTRA, B15 ELECTRA a B15 AIR

  • Angle de chanfrein:
selon la tête de fraisage (30° / 45° / 60°)

  • Largeur du chanfrein:
selon la machine utilisée (10 mm / 0.4“ ou 15 mm / 0.6“)

  • Gamme (usinage du diamètre extérieur OD)
> Ø 95 mm / 3.75“

  • Epaisseur de la paroi (usinage du diamètre extérieur OD)
2,5 à 15 mm / 0.01“ à 0.6“

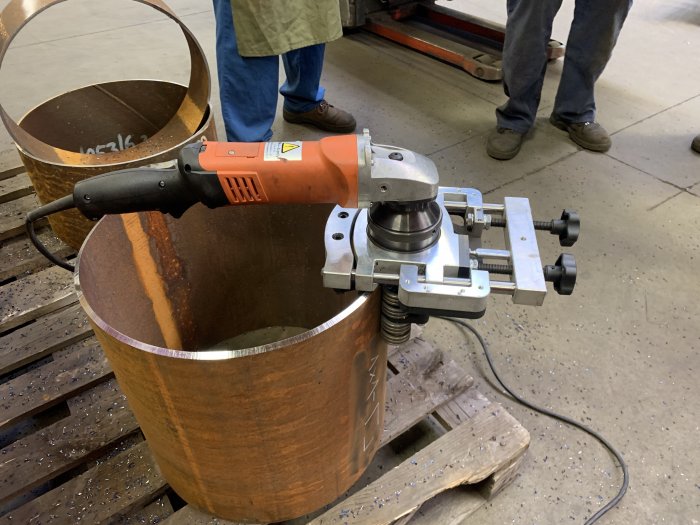

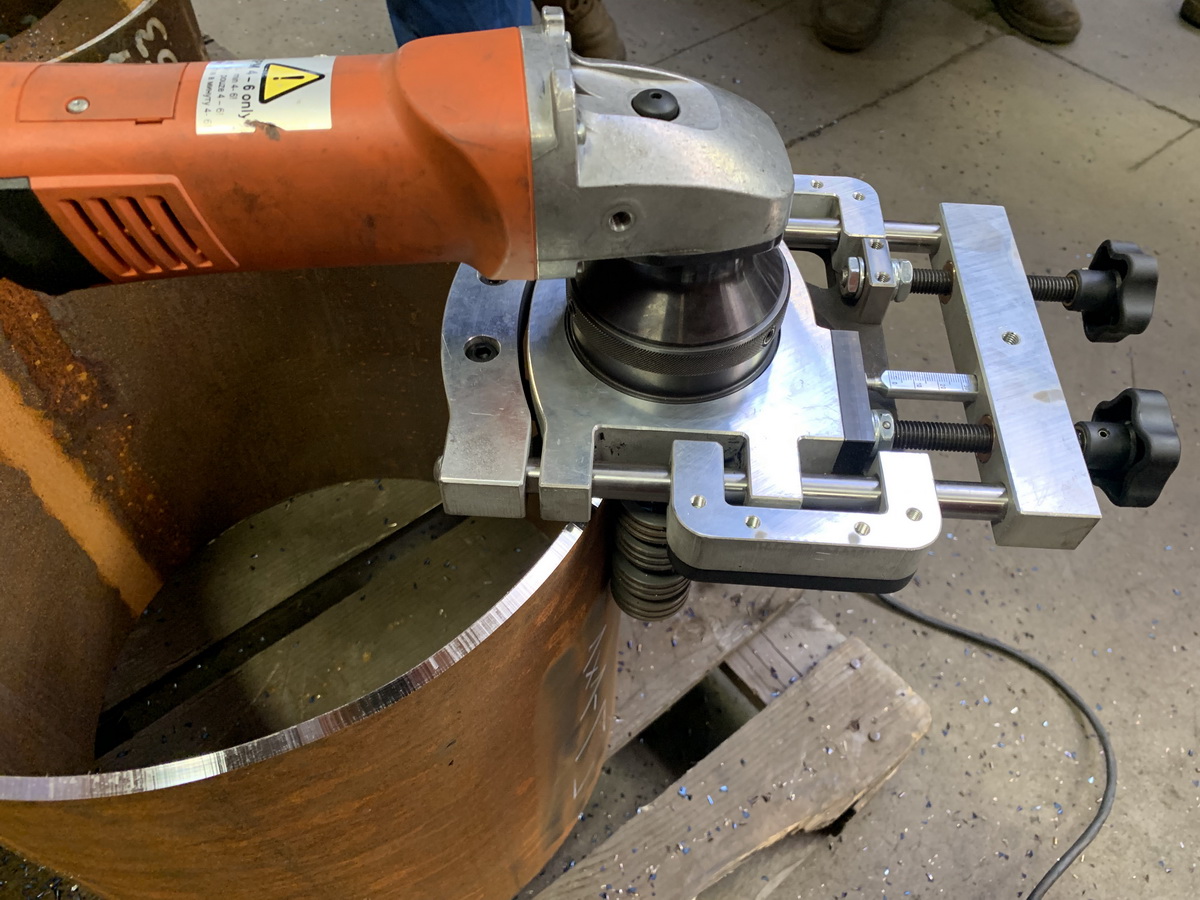

  • Portée (usinage du diamètre intérieur ID):
> Ø 500 mm / 20“ (Ø inférieur avec accessoires spéciaux)

  • Épaisseur de la paroi (usinage du diamètre intérieur ID)
5 à 15 mm / 0.19 à 0.6“

  • Profondeur de serrage minimale: 80 mm / 3.15“
  • Alimentation: manuelle
  • Poids: 8,4 kg / 18.5 lb (sans machine B10 / B15)

Inclus dans le prix:

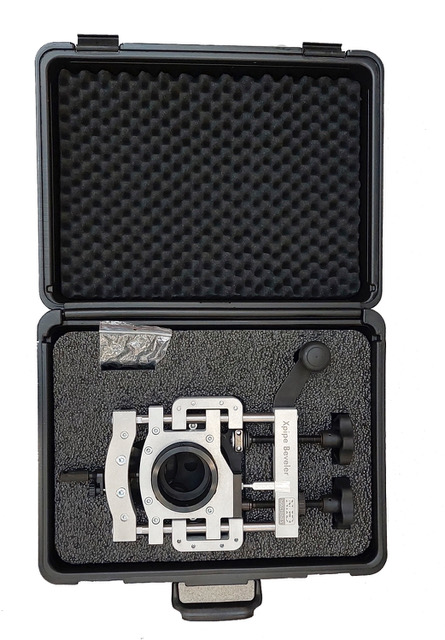

  • Chanfreineuse X-PIPE Beveler (sans machine B10 / B15)
  • Emballage carton
  • Outils d'utilisation
  • Manuel d'utilisation

Machine name:

1Phase-230V1Phase-120V
Xpipe Beveler (beveler B10 Electra / B15 Electra / B15 AIR is not included)2550025500
SET Bevelling system B10 ELECTRA + Xpipe Beveler (without the milling head)2530425306
SET Bevelling system B15 ELECTRA + Xpipe Beveler (without the milling head)2525425256
SET Bevelling system B10 ELECTRA + dock station B-Dock + Xpipe Beveler (without the milling head)2530525307
SET Bevelling system B15 ELECTRA + dock station B-Dock + Xpipe Beveler (without the milling head)2525525257
SET Bevelling and deburring system
B15 AIR + Xpipe Beveler (without the milling head)
2722527225
SET Bevelling and deburring system
B15 AIR-S – low RPM version for stainless steel + Xpipe Beveler (without the milling head)
27225S27225S

Accessories – PREMIUM milling heads:Art.Nr.
30° milling head PREMIUM
- the cutting inserts and the lead roller Ø 30 mm / 1.19“are included
27223X
37,5° milling head PREMIUM
- the cutting inserts and the lead roller Ø 26 mm / 1.02“ are included
27227X
45° milling head PREMIUM
- the cutting inserts and the lead roller Ø 26 mm / 1.02“ are included
27222X
50° milling head PREMIUM
- the cutting inserts and the lead roller Ø 26 mm / 1.02“ are included
27224X
60° milling head PREMIUM
- the cutting inserts and the lead roller Ø 19 mm / 0.75“ are included
27240X
The additional special roller 30° for shorter cutting inserts 8 mm / 0.3“ - diameter Ø 33,5 mm / 1.3228004
The additional special roller 37,5° for shorter cutting inserts 8 mm / 0.3“28013
The additional special roller 45° for shorter cutting inserts 8 mm / 0.3“ - diameter Ø 31 mm / 1.2328005
The additional special roller 50° for shorter cutting inserts 8 mm / 0.3“28014
The additional special roller 60° for shorter cutting inserts 8 mm / 0.3“ - diameter Ø 25,5 mm / 1.0128006
The spare two sided cutting inserts 15 mm / 0.6“
- two-sided, coated
- pack of 10 pcs
- only for premium milling heads
28015
The shorter four sided cutting inserts 8 mm / 0.3“
- four-sided, coated
- pack of 10 pcs
- only for premium milling heads with additional special roller
28008
The fastening screws for cutting inserts (works with both cutting inserts versions)
- only for premium milling heads
28007

Accessories – Edge cleaner – grinding adapter:Art.Nr.
Edge Cleaner – grinding adapter
- including 10 pcs grinding rings grain 40, 1 pc guiding roller
25310
Grinding rings grain 40 for Edge Cleaner
- pack of 50 pcs
25312
Spare polyurethane guiding roller for Edge Cleaner25311

Accessories – The Rounding milling heads:Art.Nr.
Complete radius milling head R2,5 mm / 0.08“
- including of the guiding roll and fastening screw, the cutting inserts are included
- the lead roller diameter Ø 30 mm / 1.19“
27234
Complete radius milling head R3,5 mm / 0.12“ and R4 mm / 0.16“
- including of the guiding roll and fastening screw, the cutting inserts R3,5 mm / 0,12“ are included
- the lead roller diameter Ø 39,5 mm / 1.55“
27233
Cutting inserts for rounding edges R2,5 mm / 0.08“
- four-sided
- pack of 10 pcs
26109
Coated cutting inserts for rounding edges R3,5 mm / 0.12“
- four-sided
- pack of 10 pcs
26110
Coated cutting inserts for rounding edges R4 mm / 0.16“
- four-sided
- pack of 10 pcs
26111
The fastening screws for cutting inserts
- only for rounding milling heads
27242

Accessories – The older ECO milling heads. Available while supplied last.Art.Nr.
30° cutting head
- including inserts, screws, bolts and roller
- guide roller diameter Ø 34 mm / 1.34“
27223
37,5° cutting head
- including inserts, screws, bolts and roller
- guide roller diameter Ø 28 mm / 1.10“
27227
45° cutting head
- including inserts, screws, bolts and roller
- guide roller diameter Ø 28 mm / 1.10“
27222
50° cutting head
- including inserts, screws, bolts and roller
- guide roller diameter Ø 28 mm / 1.10“
27224
60° cutting head
- including inserts, screws, bolts and roller
- guide roller diameter Ø 27 mm / 1.06“
27240
Cutting head with non-standard angle
- including inserts, screws, bolts and roller
27XXX
Coated cutting inserts
- four-sided
- pack of 10 pcs
- only for ECO milling heads
27231
Screw for the cutting inserts
- only for ECO milling heads
27241

Accessories – others:Art.Nr.
Dock station B-Dock
(beveler B10 Electra / B15 Electra is not included)
25350
Xpipe Beveler – bevelling tool for machining of pipes from Ø 85 mm / 3.36“
(beveler B10 Electra / B15 Electra / B15 AIR is not included)
25500
Pneumatic set for B15 AIR with quick couplings (contains: FRL – filtration, regulator and lubrication unit, quick couplings, hoses 10 m)27221
Special lubricating paste for the milling heads 120g
– prevents seizing up, wear, cold-welding, solidifying of the threads
33005
Mag Brush Maxx Large
– magnetic sweeper equipped with wheels for collecting all magnetic materials – working width 450 mm / 17.71 in
NMF0107
Mag Brush - collects all magnetic18654
