STINGER

ROHRANSCHNEIDSYSTEM

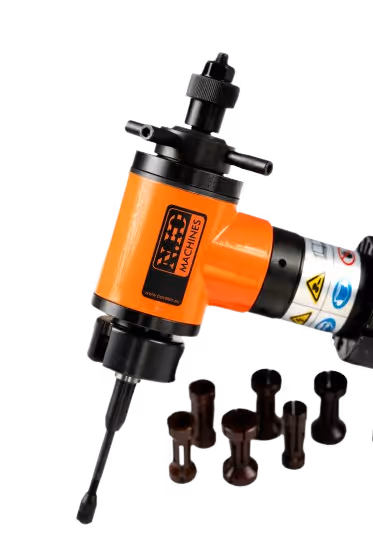

Das STINGER-Anfasgerät ist ein tragbares, selbstzentrierendes Gerät zur Vorbereitung von Schweißflächen an Rohren. Es zeichnet sich durch einfache Bedienung, Zuverlässigkeit und einen hohen Leistungsanteil aus, der die Durchführung von bis zu drei Arbeitsgängen in einem Arbeitsgang ermöglicht. Mit dem STINGER lassen sich verschiedene Arbeitsgänge (teilweise in einem Arbeitsgang) durchführen, wie z. B. das Ausrichten von Rohrende und -kante, das Anfasen oder das Kalibrieren des Innendurchmessers des zu bearbeitenden Rohrs. Selbstverständlich können auch einzelne Arbeitsgänge separat ausgeführt werden.

Produkt teilen

Modelle vergleichen

Linie

Pipe-Line

Produktname

STINGER

LEISTUNG

1200-2400 W

Gewicht

10-220 kg

PRODUKTHANDBÜCHER

Stinger Modell E EN 01122025

STINGER – Faltblatt

Stinger 300 Katalogblatt EN

Stinger 300 Kompensationsbackendiagramm

Stinger 300 Benutzerhandbuch EN

Technisches Datenblatt Stinger 120E 04122025

Fasenarten

V-Bevel

Facing

J-Bevel

Counterboring

V-Bevel

Facing

J-Bevel

Counterboring

Wichtigste Vorteile

Fasenbearbeitungen einschließlich J-Fasen.
Ausrichtungsvorgang für Rohrfronten - Plandrehen.
Durchführung der Ausrichtung und Kalibrierung des Innendurchmessers des Rohres.
Mehrere Operationen in einem einzigen Schritt.
Option für pneumatischen Antrieb
Die Möglichkeit, Schneidwerkzeuge auf Anfrage nach spezifischen Anforderungen anzupassen.

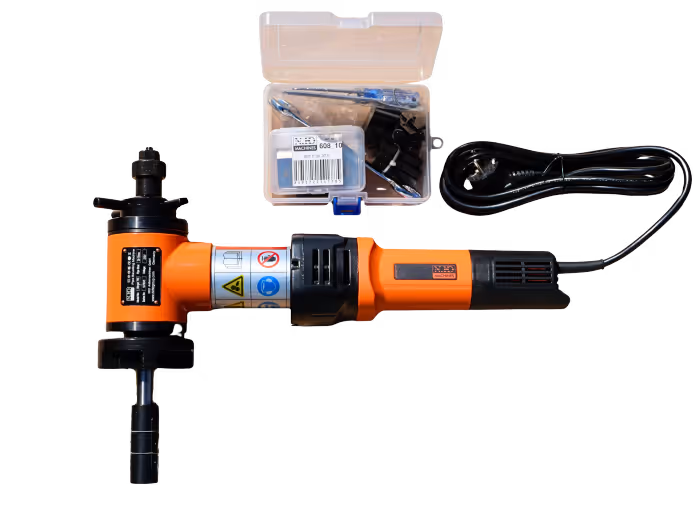

Im Preis inbegriffen

Fasensystem Stinger
Werkzeuge für einen Bediener.
Werkzeugsatz.
Satz selbstzentrierender Backen.
Anweisungen.
Verpackt in einer Plastikbox und einem Karton.

Modelle vergleichen

Art. Nr.

30011

Innendurchmesser: 18–28 mm (Außendurchmesser max. 50 mm) / 0,7" – 1,1" (Außendurchmesser max. 1,96")

≤ 15 mm

1200 W

10 kg / 22 lb

30012

Innendurchmesser: 28–76 mm (Außendurchmesser max. 89 mm)/1,10–2,99 Zoll (Außendurchmesser max. 3,5 Zoll)

≤15 mm

1200 W

10 kg / 22 lb

30013

Innendurchmesser: 40–120 mm (Außendurchmesser max. 126 mm) / 1,57" – 4,72" (Außendurchmesser max. 4,96")

≤15 mm

1500 W

18 kg / 39 lb

30014

Innendurchmesser: 65–159 mm (Außendurchmesser max. 168 mm) / 2,55" – 6,25" (Außendurchmesser max. 6,61")

≤20 mm

1500 W

25 kg / 55 lb

30015

Innendurchmesser: 80–240 mm (Außendurchmesser max. 273 mm) / 3,14“ – 9,44“ (Außendurchmesser max. 10,74“)

≤20 mm

2000 W

35 kg / 77 lb

30016

Innendurchmesser: 80–240 mm (Außendurchmesser max. 273 mm) / 5,90“ – 9,44“ Zoll (Außendurchmesser max. 10,74“)

≤75 mm (2,95").

2000 W

45 kg / 99 lb

30002

Innendurchmesser: 36–269 mm (Außendurchmesser max. 269 mm) / 1,41–10,59“ (Außendurchmesser max. 10,59“)

≤ 15 mm

1800 W

36,6 kg

30017

Innendurchmesser: 150-330 mm (Außendurchmesser max. 355 mm) / 5,90" - 12,99" (Außendurchmesser max. 13,97")

≤20 mm

2000 W

52 kg / 114 lb

30018

Innendurchmesser: 150-330 mm (Außendurchmesser max. 355 mm) / 5,90" - 12,99" Zoll (Außendurchmesser max. 13,97")

≤ 75 mm (2,95").

2000 W

62 kg / 132 lb

30019

Innendurchmesser: 250–426 mm (Außendurchmesser max. 426 mm)/9,84–16,73 Zoll (Außendurchmesser max. 16,73 Zoll)

≤20 mm

2400 W

90 kg / 198,5 lb

30020

Innendurchmesser: 250–426 mm (Außendurchmesser max. 457 mm) / 9,84“ – 16,73“ Zoll (Außendurchmesser max. 17,99“)

≤ 75 mm (2,95").

2400 W

107 kg / 236 lb

30021

Innendurchmesser: 300–600 mm (Außendurchmesser max. 630 mm) / 11,81" – 23,62" (Außendurchmesser max. 24,8")

≤ 20 mm

2400 W

115 kg / 253,5 lb

30022

Innendurchmesser: 300–600 mm (Außendurchmesser max. 630 mm) / 11,81" – 23,62" (Außendurchmesser max. 24,8")

≤ 75 mm (2,95").

2400 W

110 kg / 242,5 lb

30029

Innendurchmesser: 600–830 mm (Außendurchmesser max. 850 mm)/23,62–32,67 Zoll (Außendurchmesser max. 33,46 Zoll)

≤ 20 mm

2400 W

182 kg / 401 lb

30030

Innendurchmesser: 600–830 mm (Außendurchmesser max. 850 mm)/23,62–32,67 Zoll (Außendurchmesser max. 33,46 Zoll)

≤ 75 mm (2,95").

2400 W

220 kg / 485 lb

Eine Investition, die sich auszahlt

Sind Sie bereit, Ihre Schweißvorbereitung zu verbessern?

Sagen Sie uns, was Sie anfasen möchten – Material, Dicke und Teileart – und wir empfehlen Ihnen die passende Maschine.
