UZ15 RAPID

Name: UZ15 RAPID
Brand: N.KO Machines

FASCHENSYSTEM

2 Fasenschneider in einem + 3D-adaptives System = einzigartige Fasenlösung.

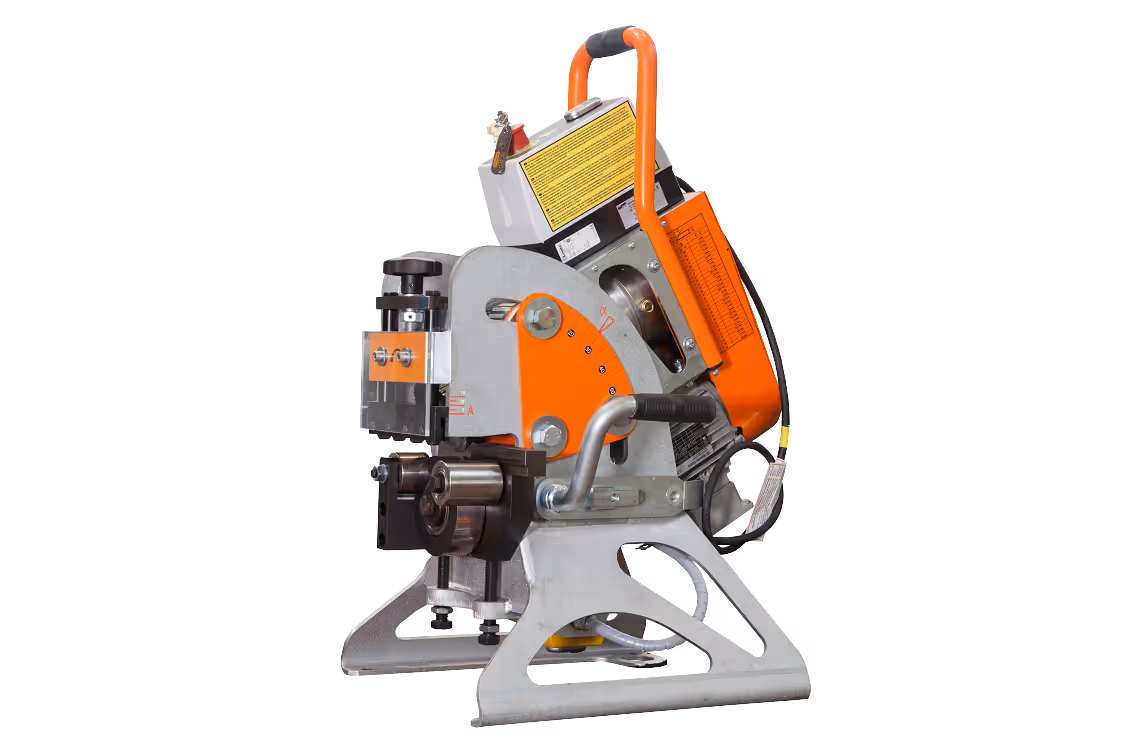

Die UZ 15 RAPID erzeugt schweißfertige Fasen an linearen Blechen mit automatischem Vorschub. Der Fasenwinkel lässt sich stufenlos von 15° bis 50° einstellen, ohne dass Teile ausgetauscht werden müssen. Sowohl X- als auch K-Fasen sind möglich. Die Maschine kann stationär oder mobil eingesetzt werden.

‍

Wir bieten diese Maschine in folgenden Ausführungen und Spannungen an:

Bevelling system UZ15 Rapid
- Art.-Nr. 1931 - 400 V, 3-phasig
SET - Fasensystem UZ15 RAPID
einschließlich des 3D-Manipulators
- Art.-Nr. 1932 – 400 V, Drehstrom

Produkt teilen

Jetzt anfragen

Linie

UZ-Line

Art. Nr.

1931

Produktname

UZ15 RAPID

LEISTUNG

1500 W

Maximale Fasenbreite

15 mm (0,6")

Fasenwinkel

15°-50° stufenlos variabel

Geschwindigkeit

2800 U/min

Fütterung

Automatisch

Vorschubgeschwindigkeit

3,5 m/min (11,45 ft/min)

Materialstärke

6-40 mm (0,23"-1,57")

Gewicht

94 kg (207 lb)

Abmessungen

530 x 395 x 860 mm (20,8" x 15,5" x 33,8")

PRODUKTHANDBÜCHER

UZ15 RAPID Benutzerhandbuch EN

3D-Manipulator-Benutzerhandbuch (EN)

UZ15 RAPID Katalogblatt EN

Fasenarten

V-Bevel

Double Bevel

Fasendetails anzeigen

V-Bevel

Double Bevel

Wichtigste Vorteile

UZ15 RAPID

Für normale Stähle (bis zu einer Festigkeit von 60 kg/mm²), einige Edelstähle, Messing, Kupfer und Aluminium
Zum Anfasen von Werkstoffen mit Mindestabmessungen von 70 mm Breite, 150 mm Länge und 6 mm Dicke
6 - 40 mm Dicke des abgeschrägten Materials
Die Maschine ist mit einer automatischen Zuführung ausgestattet.
Extrem leiser Betrieb der Maschine
Möglichkeit sowohl stationärer als auch mobiler Nutzung
Die Maschine bearbeitet große Werkstücke ohne Stützeinheit mit einer Geschwindigkeit von 3,5 m/min.
Kleinere Materialstücke werden direkt in die Maschine geladen.

MANIPULATOR 3D

Der 3D-Manipulator ermöglicht die einfache und schnelle Drehung der UZ 15 RAPID-Maschine um 180°, um beidseitige X- oder K-förmige Fasen zu erzeugen. Der Bediener benötigt keinen Kran zum Drehen des Materials – eine erhebliche Zeitersparnis.
Für doppelseitige Fase (X, K) ohne Materialhandhabung
Die Maschine kann auch kopfüber arbeiten, das abgeschrägte Material muss nicht gedreht werden.
Das einzigartige Klemmsystem ermöglicht die Montage und Demontage des Anfasgeräts UZ 15 RAPID innerhalb weniger Sekunden ohne Werkzeug.
Die Fasenfräse UZ 15 RAPID „schwebt“ auf dem MANIPULATOR 3D und gleicht Unebenheiten des Bodens aus (einzigartiges 3D-System).
Der 3D-Manipulator ermöglicht die einfache Manipulation mit dem Fasenschneider.
Die benötigte Höhe der Maschine kann mittels eines Hebegriffs eingestellt werden.
Die Fortbewegung erfolgt durch massive Räder, die am Wagen montiert sind.
Der 3D-Manipulator kann als stationäre Station verwendet werden.
Der 3D-Manipulator kann als Servicestation zur einfachen Wartung der Maschine eingesetzt werden.
