UZ18 HARDWORKER

Name: UZ18 HARDWORKER
Brand: N.KO Machines

FASCHENSYSTEM

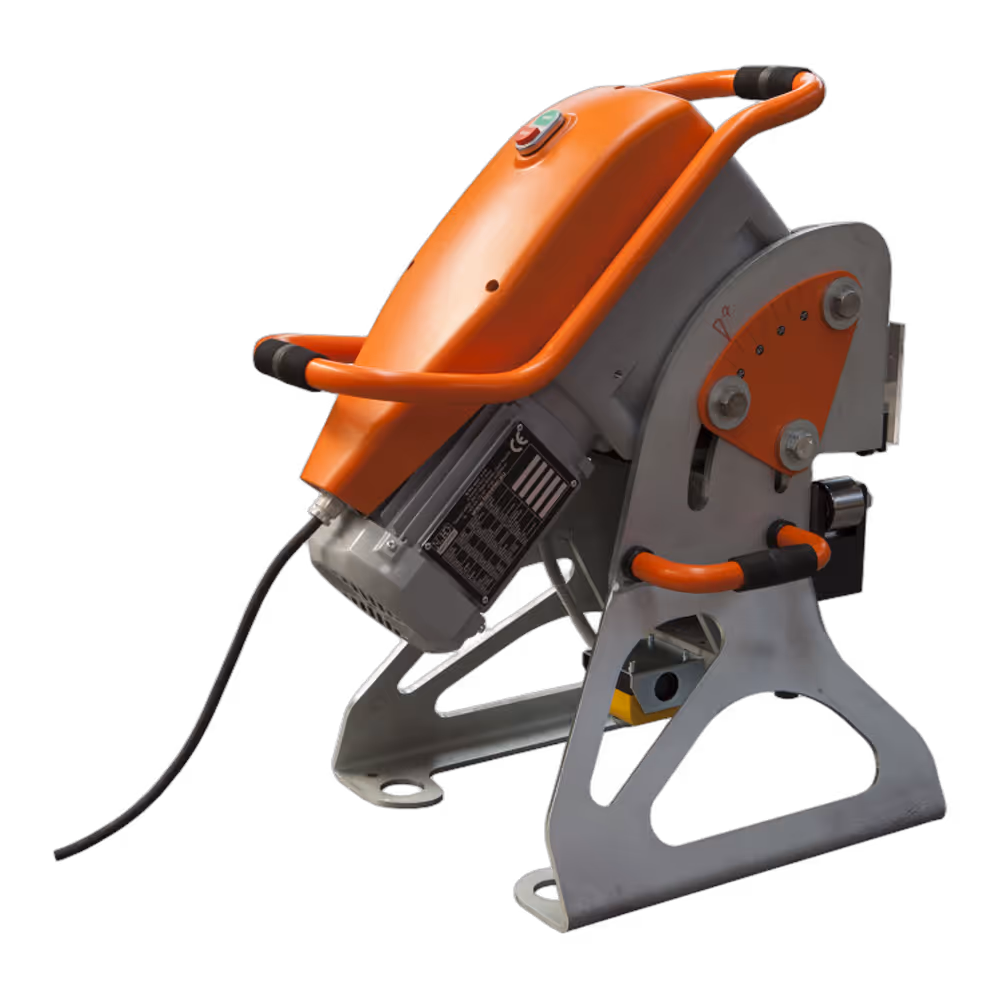

Die UZ 18 Hardworker ist eine der leistungsstärksten doppelseitigen Blechfasenmaschinen mit automatischem Vorschub auf dem Markt. Sie eignet sich sowohl für Werkstätten als auch für Montagebetriebe. Sie verfügt über ein stufenloses System zur Einstellung des Arbeitswinkels. Dank der speziellen Antriebskonstruktion ist die UZ 18 Hardworker auch für härtere Materialien geeignet. Bei der Entwicklung wurde besonderer Wert auf die hochwertige Bearbeitung jedes einzelnen Teils gelegt. Maschinenrahmen und Gehäuse bestehen aus Stahl bzw. Aluminiumlegierung. Die Maschine ist mit einem automatischen Vorschub ausgestattet. Das Arbeiten mit der UZ 18 Hardworker ist daher äußerst komfortabel.

‍

Wir bieten diese Maschine in folgenden Ausführungen und Spannungen an:

Bevelling system UZ18 HARDWORKER
- Art.-Nr. 1980 - 400 V, 3-phasig
- Art.-Nr. 1981 - 480 V, 3-phasig
- Art.-Nr. 1982 – 220 V, Drehstrom
SET - Fasensystem UZ18 HARDWORKER
einschließlich des 3D-Manipulators
- Art.-Nr. 1983 – 400 V, 3-phasig
- Art.-Nr. 1984 – 480 V, Drehstrom
- Art.-Nr. 1985 – 220 V, Drehstrom

‍

Produkt teilen

Jetzt anfragen

Linie

UZ-Line

Art. Nr.

1980

Produktname

UZ18 HARDWORKER

LEISTUNG

750 W / 380 V

Maximale Fasenbreite

18 mm (600 MPa) / 0,7" (87.022 PSI)

Fasenwinkel

15° - 50°

Fütterung

Automatisch

Vorschubgeschwindigkeit

1,9 m/min (6,2 ft/min)

Materialstärke

6 - 40 mm (0,23-1,57 Zoll)

Gewicht

110 kg (242 lb)

Abmessungen

438 x 719 x 644 mm (1,44" x 2,36" x 2,11")

PRODUKTHANDBÜCHER

UZ18 HARDWORKER Benutzerhandbuch DE

3D-MANIPULATOR Benutzerhandbuch EN

UZ18 HARDWORKER Katalogblatt EN

Fasenarten

V-Bevel

Double Bevel

Fasendetails anzeigen

V-Bevel

Double Bevel

Wichtigste Vorteile

UZ18 HARDWORKER

Für Stahl (Festigkeit bis zu 700 MPa), Messing, Kupfer und Aluminium.
Für das Abschrägen von Material mit Mindestabmessungen - Breite 70 mm/2,76", Länge 150 mm/5,91", Dicke 6 mm/0,24".
Dicke des abgeschrägten Materials 6 - 40 mm / 0,23"-1,58".
Der Fasenwinkel lässt sich stufenlos von 15° bis 50° verstellen, ohne dass Teile ausgetauscht werden müssen.
Die Anlage ist in der Lage, beidseitiges Fasen (X, K) ohne Materialhandhabung durchzuführen.
Einfache Verbindung zum 3D-Manipulator für leichtere Bedienung und Handhabung.
Die Maschine ist mit einer automatischen Zuführung ausgestattet.
Die Möglichkeit der stationären und mobilen Nutzung.
Die Maschine bearbeitet große Werkstücke ohne Stütze.
Kleinere Materialteile werden direkt in die Maschine eingeführt.
Ein günstiger Preis beim Kauf des UZ 18 Hardworker zusammen mit dem 3D-Manipulator.

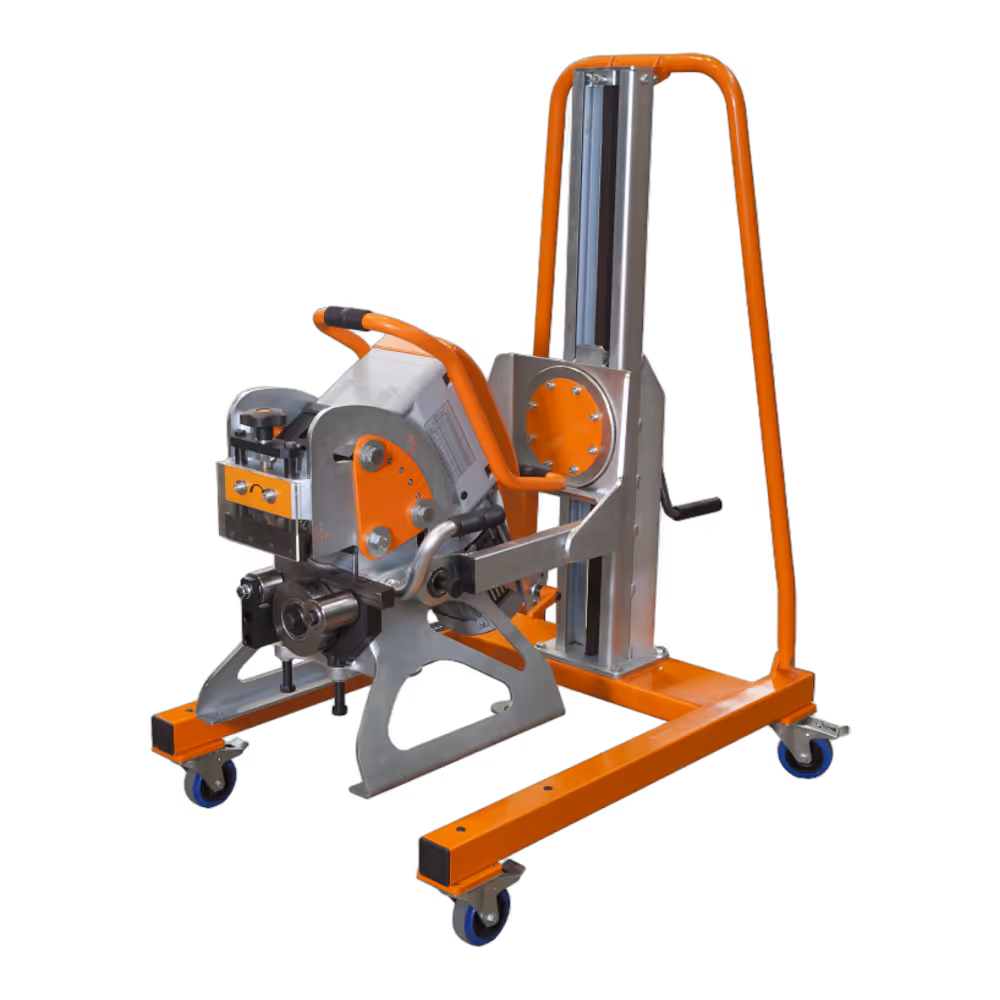

3D-MANIPULATOR

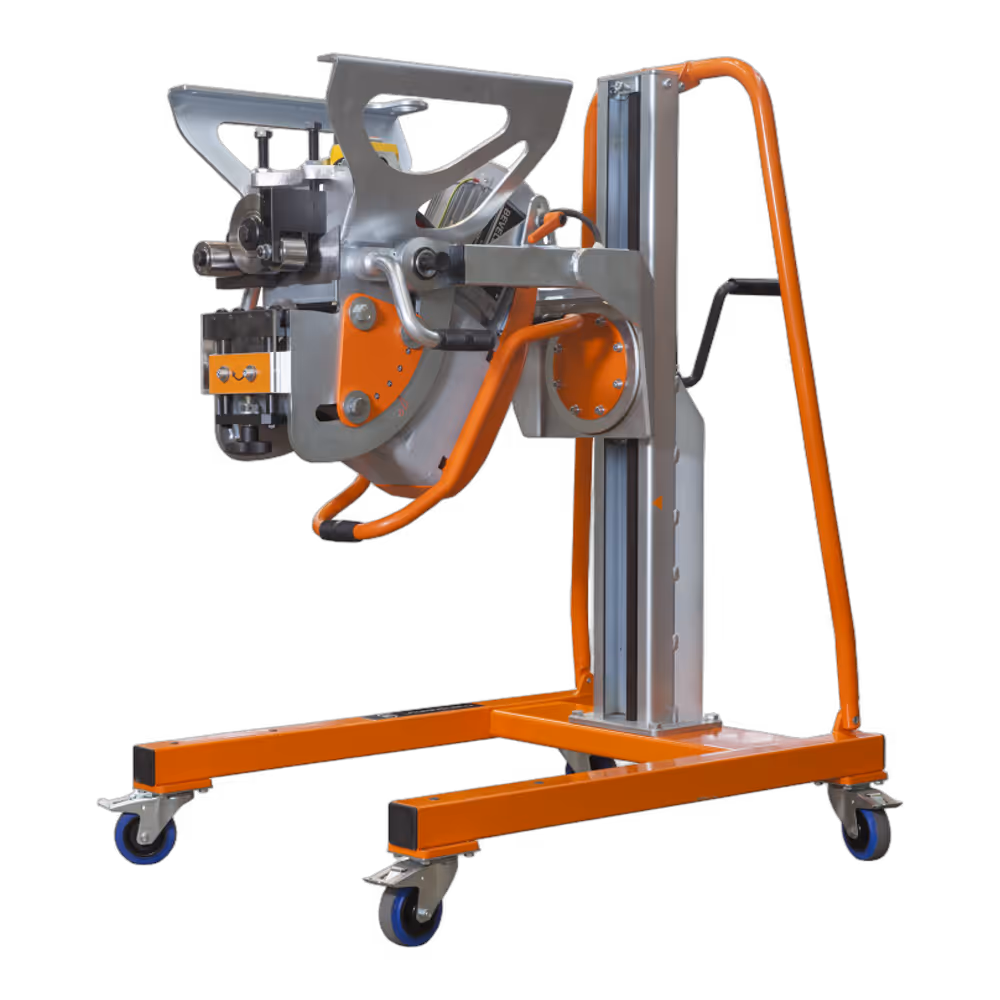

Einzigartiger 3D-Manipulator – die einzigartige Konstruktion des Manipulators ermöglicht ein einfaches Drehen der Fasenmaschine um 180° zur Durchführung von X- und K-Doppelfasen. Zum Drehen werden keine Werkzeuge benötigt. Kein Materialtransport erforderlich = erhebliche Zeitersparnis.
Das Schnellkupplungssystem ermöglicht das sekundenschnelle und werkzeuglose Verbinden und Trennen des UZ 18 Hardworker vom 3D-Manipulator. Dies ist besonders dann von Vorteil, wenn der 3D-Manipulator aufgrund schlechter Bodenbeschaffenheit nicht der Maschine folgen kann.
Die Maschine kann sich dann entlang des Materials fortbewegen. Das 3D-Manipulatorsystem ermöglicht es der Maschine, ihre Arbeitsposition an die jeweilige Arbeitsplatzsituation anzupassen.
Der UZ 18 Hardworker „schwebt“ auf einem bearbeiteten Blech und gleicht so Unebenheiten des Bodens oder Materialverformungen aus.
Der 3D-Manipulator gewährleistet zudem einen bequemen Transport der Maschine am Arbeitsplatz.
Der Hebemechanismus ermöglicht eine einfache Einstellung der Arbeitshöhe der Maschine.
Große Rollen garantieren ein komfortables Überwinden von Hindernissen und Unebenheiten.
Optionale Funktion mit oder ohne 3D-Manipulator.
Die Möglichkeit, den 3D-Manipulator als feste Werkbank für die Bearbeitung kleiner Werkstücke oder als UZ 18 Hardworker Service Holder zu verwenden.
