UZ50 TRIUMPH

Name: UZ50 TRIUMPH
Brand: N.KO Machines

FASCHENSYSTEM

Die Fasenmaschine UZ 50 Triumph - eine sehr effiziente, einzigartige doppelseitige Fasenmaschine für Stahl, Edelstahl, HARDOX, DOMEX und Aluminium (max. Fasenbreite 62 mm).

‍

Wir bieten diese Maschine in folgenden Ausführungen und Spannungen an:

Fasensystem UZ50 TRIUMPH
einschließlich des 3D-Manipulators
- Art.-Nr. 1940 - 400 V, 3-phasig
- Art.-Nr. 1952 – 480 V, Drehstrom
- Art.-Nr. 1953 – 220 V, Drehstrom
SET - Bevelling system UZ50 TRIUMPH
+ Tisch zur Bearbeitung kleiner Teile UZP30
einschließlich des 3D-Manipulators
- Art.-Nr. 1941 - 400 V, 3-phasig
- Art.-Nr. 1954 – 480 V, Drehstrom
- Art.-Nr. 1957 – 220 V, Drehstrom

‍

Produkt teilen

Jetzt anfragen

Linie

UZ-Line

Art. Nr.

1940

Produktname

UZ50 Triumph

LEISTUNG

4000 W

Maximale Fasenbreite

62 mm (2,44 Zoll)

Fasenwinkel

15-60°

Fütterung

Automatisch

Vorschubgeschwindigkeit

0-1,2 m/min (0-47,2 in/min)

Materialstärke

7 - 80 mm (0,27"-3,14")

Gewicht

175 kg (385 lb)

Abmessungen

1010 x 745 x 1326 mm (3,31"×2,44"×4,35")

PRODUKTHANDBÜCHER

UZ50 TRIUMPH – NEUER UZ50 TRIUMPH – 2020

UZ50 TRIUMPH Katalogblatt EN

UZ50 TRIUMPH Benutzerhandbuch EN

UZP30 Benutzerhandbuch EN

Fasenarten

V-Bevel

Double Bevel

Compound Bevel

Fasendetails anzeigen

V-Bevel

Double Bevel

Compound Bevel

Wichtigste Vorteile

automatische Zuführung, 0–1,2 m/min

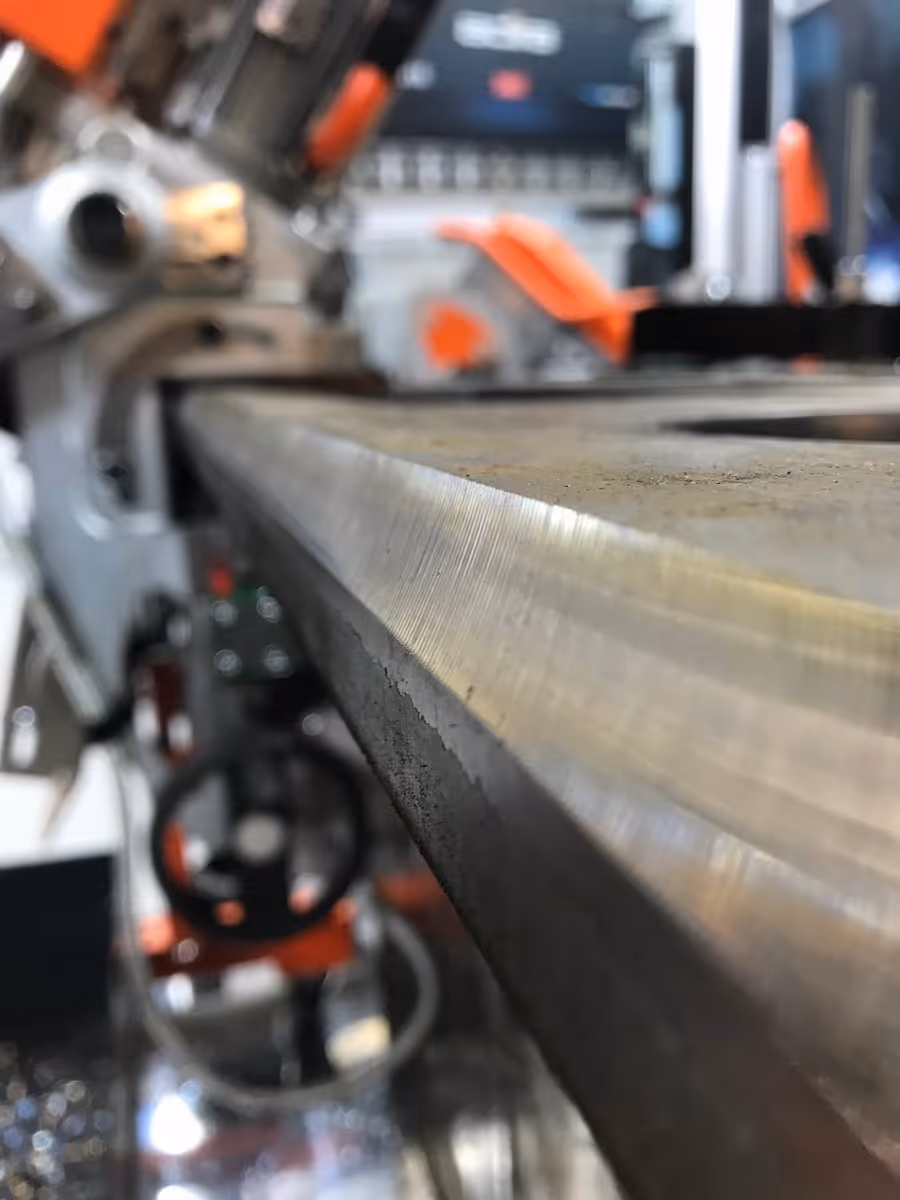

Hochgeschwindigkeits-Fräskopf mit sehr widerstandsfähigen Wendeschneidplatten, max. Fasenbreite 62 mm/15°, 50 mm/45°
Stufenlos verstellbarer Winkel von 15-60°, ohne dass Teile ausgetauscht werden müssen.
Materialstärke 7 - 80 mm

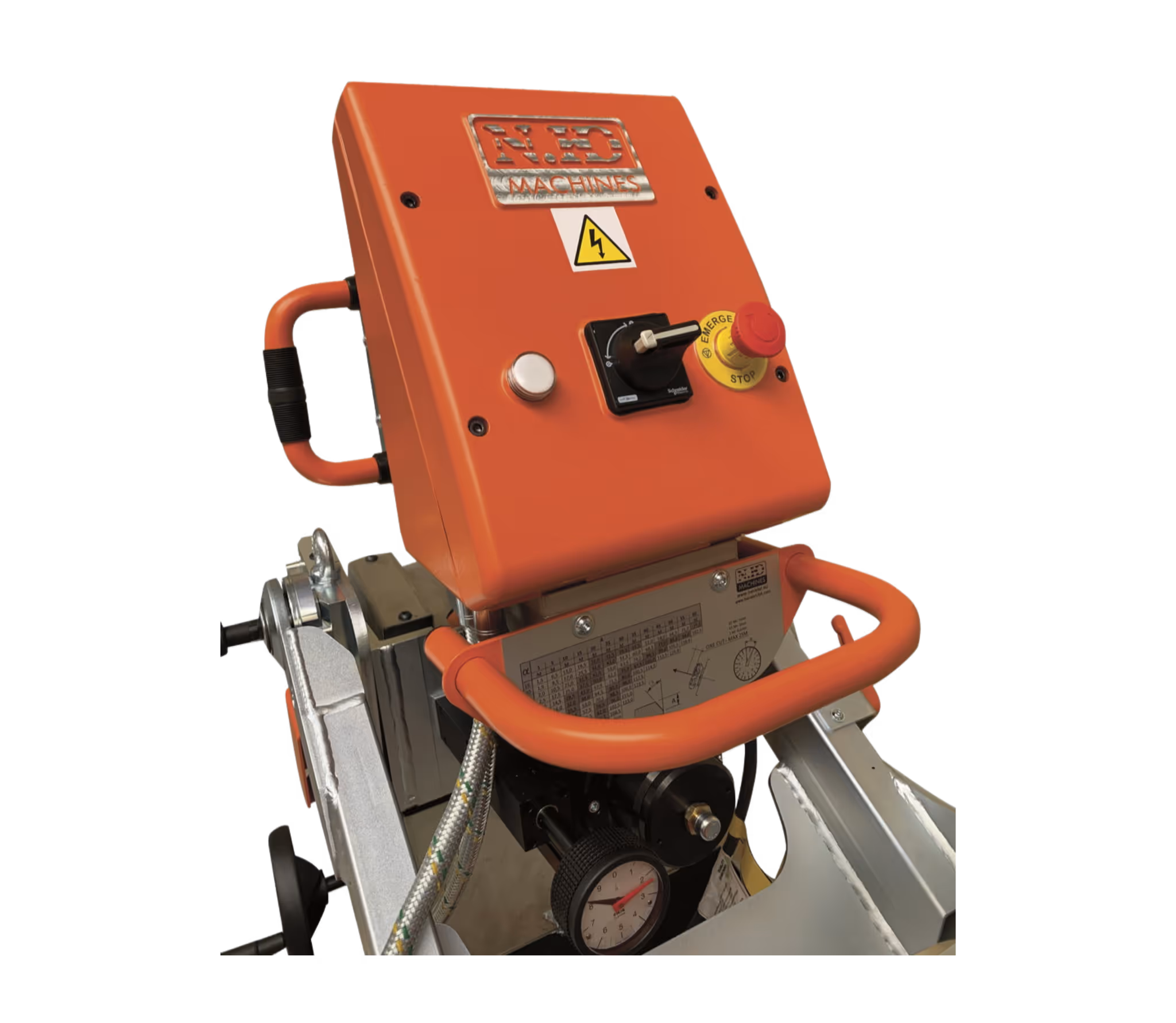

Der Stromkreis ist in einem staubdichten Gehäuse untergebracht und mit allen notwendigen Sicherheitsvorrichtungen ausgestattet.
CE-Konformitätserklärung

‍

Der einzigartige 3D-Manipulator UZ50 Triumph ermöglicht eine einfache und schnelle Drehung um 180° zur Herstellung einer doppelseitigen Fase (X K). Der Bediener benötigt keinen Kran zum Drehen des Materials. Dies führt zu einer erheblichen Zeitersparnis.
Das einzigartige Spannsystem ermöglicht die Montage und Demontage der Maschine UZ 50 Triumph (Schnellmontagesystem) innerhalb weniger Sekunden ohne Werkzeug.
Die Anfasmaschine UZ 50 Triumph "schwebt" auf dem MANIPULATOR 3D und gleicht Unebenheiten des Bodens oder Verformungen der Stahlplatte aus.
MANIPULATOR 3D ermöglicht die einfache Manipulation mit einem Fasenschneider.
Die erforderliche Höhe der Maschine kann mithilfe des MANIPULATOR 3D und des Hebegriffs eingestellt werden.
Die Bewegung der Maschine wird durch massive, am Wagen montierte Räder ermöglicht.
die Möglichkeit, mit MANIPULATOR 3D oder ohne Fasen zu arbeiten.
die Möglichkeit, den MANIPULATOR 3D wie eine stationäre Station zu nutzen

‍

Ausrüstung zum Anfasen kleiner flacher Stahlplatten
Das Gerät ist für die Verwendung mit der Maschine UZ50 TRIUMPH vorgesehen.
Mit der Ausrüstung ist die Maschine UZ50 TRIUMPH für die Bearbeitung kleiner Werkstücke einsetzbar.
Die Maschine UZ50 TRIUMPH hält den Neigungswinkel stufenlos zwischen 20° und 60°.

‍
